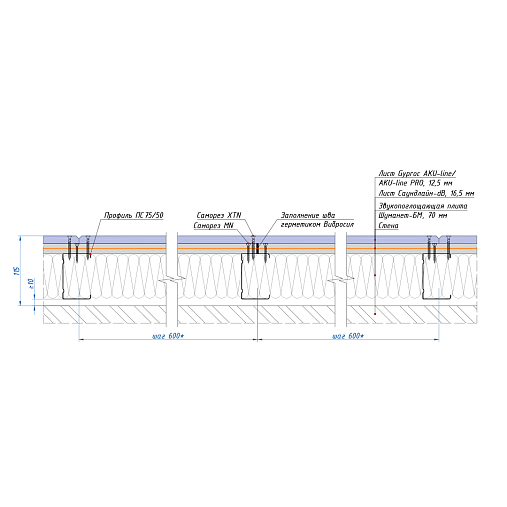

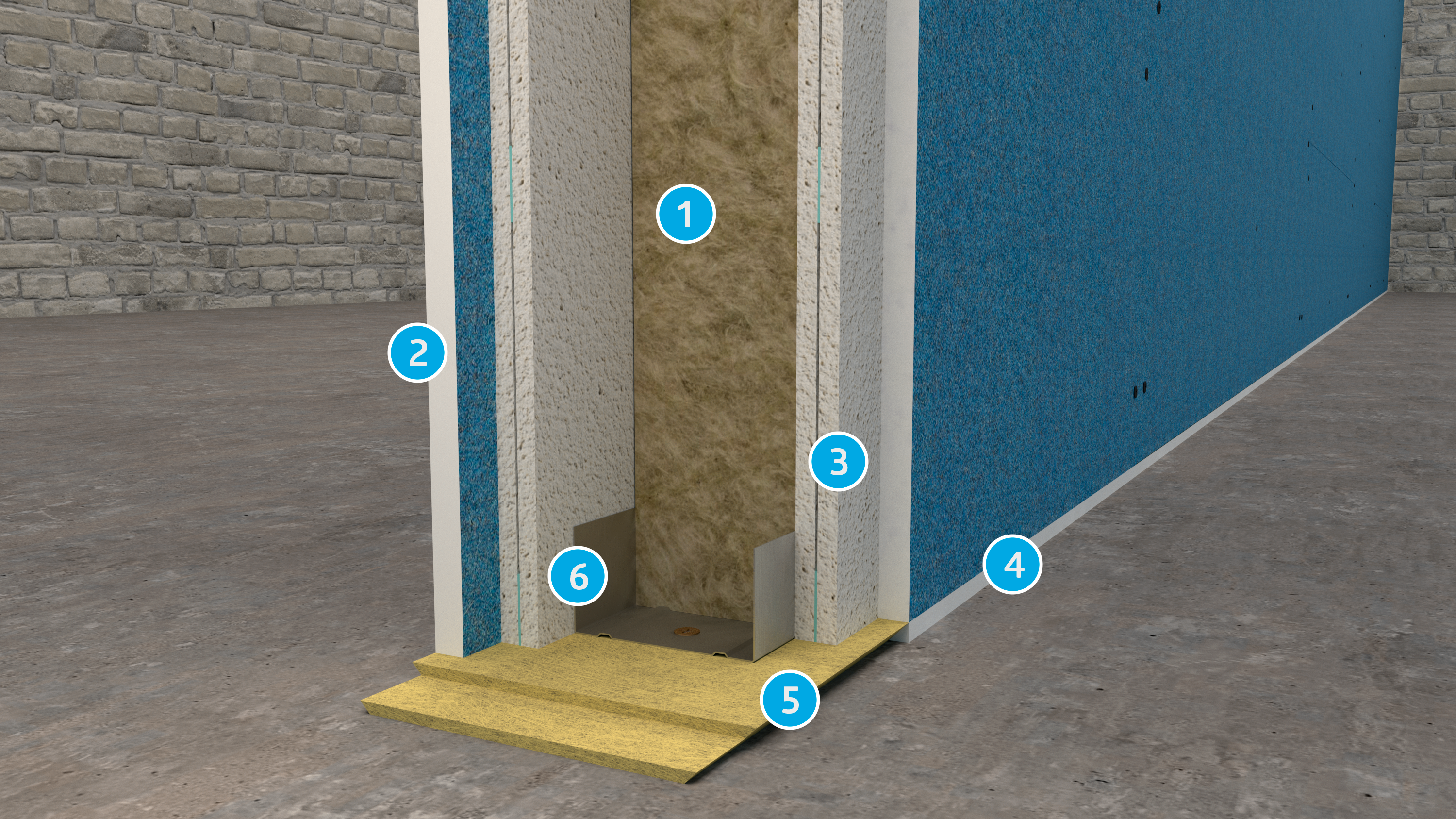

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки "Шуманет" БМ 70мм, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 75/40 и ПС 75/50.
Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150. Металлические профили ПС 75/50 устанавливаются с шагом 600 мм. Профили соединяются между собой по принципу "спина к спине".
Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.
Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений (сентябрь 2021, шифр ASP-601-0921) на листе 1.03 стр. 34.
