Звукоизоляционная каркасная перегородка на каркасе 50 мм

  • Звукоизоляционная каркасная перегородка на каркасе 50 мм
  • Звукоизоляционная каркасная перегородка на каркасе 50 мм
Звукоизоляционная каркасная перегородка на каркасе 50 мм
Звукоизоляционная каркасная перегородка на каркасе 50 мм
  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 56 дБ
  • Толщина конструкции
    110 мм
  • Максимальная допустимая высота конструкции
    4 м
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    35 кг/пм
3307 /м2
Посчитайте необходимое количество материалов
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист)
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист)
Вибросил, картридж 290 мл., силиконовый нейтральный герметик
Вибростек-М-150, рулон 30 м, ширина 150 мм, толщина 4 мм (4,5м2)
Профиль Gyproc-Ультра ПН 50/37
Профиль Gyproc-Ультра ПC 50/40, 3м
Когда применять: Подойдет в качестве надежной стандартной межкомнатной перегородки внутри квартиры

Конструкция применима для защиты от воздушного шума (детский плач, речь). Имеет ограничение по применимости - высота потолков до 4.5 м.

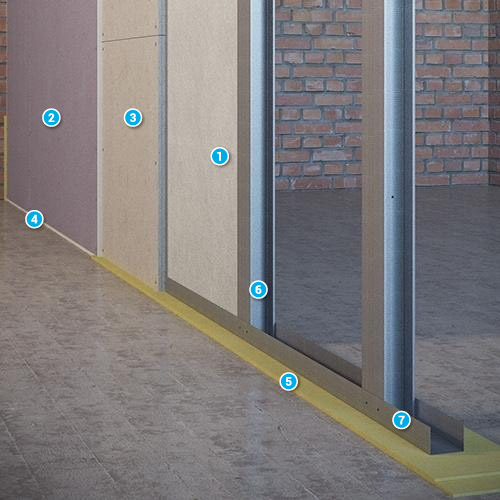

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки "Шуманет", акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Ultrasteel ПН 50/37 и ПС 50/40.

Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2
Заменить аналогичным материалом
5 уп 930.00 0.34 шт. 4.42 м² 1 4650.0
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист)
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист)
Заменить аналогичным материалом
12 шт 612.00 0.84 шт. 10.92 м² 1 7344.0
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист)
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист)
20 шт 1 329.00 1.4 шт. 18.2 м² 1 26580.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик
Вибросил, картридж 290 мл., силиконовый нейтральный герметик
5 шт 295.00 0.31 шт. 4.03 м² 1 1475.0
Вибростек-М-150, рулон 30 м, ширина 150 мм, толщина 4 мм (4,5м2)
Вибростек-М-150, рулон 30 м, ширина 150 мм, толщина 4 мм (4,5м2)
1 шт 1 485.00 0.067 шт. 0.871 м² 1 1485.0
Профиль Gyproc-Ультра ПН 50/37
Профиль Gyproc-Ультра ПН 50/37
4 шт 254.52 0.24 шт. 3.12 м² 1 1018.08
Профиль Gyproc-Ультра ПC 50/40, 3м
Профиль Gyproc-Ультра ПC 50/40, 3м
19 шт 271.41 1.34 шт. 17.42 м² 1 5156.79
Итого (при площади звукоизоляции 13 м2):
47708.87
Выгрузить в PDF Переслать на e-mail Добавить материалы в корзину

Конструкция звукоизоляционной каркасной перегородки состоит из слоя звукопоглощающих плит марки Шуманет, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Ultrasteel ПН 50/37 и ПС 50/40.

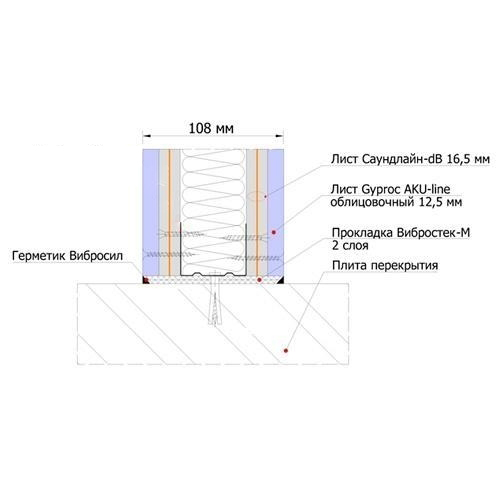

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150. Металлические профили ПС 50/40 устанавливаются с шагом 600 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на листе 2 стр. 23.

Альбом инженерных решений «Звукоизолирующие конструкции»
Материалы для замены
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2
930.00 /шт.
Выбрать
Шуманет-БМ, минплита НГ, 1200х600х50 мм, в упаковке 4шт./2,88 м2
799.20 /шт.
Выбрать
Шуманет-СК Neo, стеклоплита 1250х600х50, в упаковке 10шт. / 7,5м2 / 0,375м3
1 601.70 /шт.
Выбрать
Материалы для замены
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист)
612.00 /шт.
Выбрать
AkuLine ГКЛА Gyproc, лист 2500 х 1200 х 12,5 мм (3м2/лист)
675.00 /шт.
Выбрать
AkuLine Pro ГКЛА Gyproc, лист 2500 х 1200 х 12,5 мм (3м2/лист)
660.00 /шт.
Выбрать
