Звукоизоляционная каркасная перегородка на каркасе 100 мм

  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 61 дБ
  • Толщина конструкции
    160 мм
  • Максимальная допустимая высота конструкции
    7 м
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    35 кг/пм
4107 2
Посчитайте необходимое количество материалов
Когда применять: Подойдет в качестве надежной перегородки для снижения шумов высокой громкости. Удовлетворяет требованиям СНИП в качестве межквартирной перегородки.

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, лай собак).

Состоит из 2 слоев звукопоглощающих плит марки Шуманет, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100 в два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и Виброфлекс-Wave 100/40.

Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 10 уп 976.50 0.67 шт. 8.71 м² 1 9765.0
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист) 20 шт 1 460.00 1.4 шт. 18.2 м² 1 29200.0
Виброфлекс-Wave профиль акустический стоечный 100мм, 3м 10 шт 681.00 0.67 шт. 8.71 м² 1 6810.0
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 12 лист 612.00 0.84 шт. 10.92 м² 1 7344.0
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2) 2 рулон 1 143.45 0.14 шт. 1.82 м² 1 2286.9
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 9 шт 324.50 0.621 шт. 8.073 м² 1 2920.5
Профиль Gyproc-Стандарт ПН 100/40, 3м 4 шт 319.50 0.24 шт. 3.12 м² 1 1278.0
Итого (при площади звукоизоляции 13 м2):
59604.4

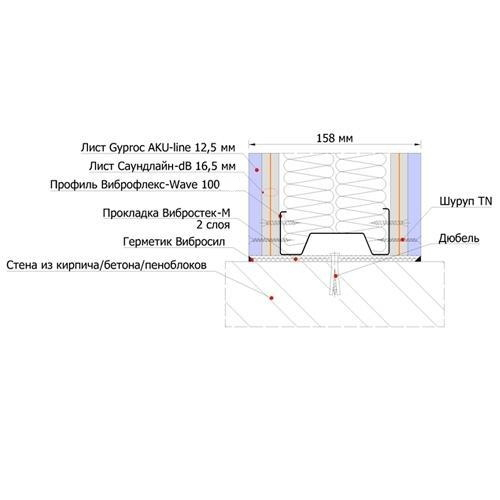

Конструкция звукоизоляционной каркасной перегородки состоит из 2 слоев звукопоглощающих плит марки Шуманет, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100 в два ряда, герметика Вибросил, металлических профилей Gyproc-Стандарт ПН 100/40 и Виброфлекс-Wave 100/40.

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100 уложенной в два ряда. Металлические профили Виброфлекс-Wave 100/40 устанавливаются с шагом 600 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416)на листе 5 стр. 26.

Альбом инженерных решений «Звукоизолирующие конструкции»

Обратите внимание! В видеоролике представлен общий подход к монтажу каркасных перегородок. В качестве примера монтируется перегородка на одинарном 50-миллиметровом каркасе.
