Звукоизоляционная каркасная перегородка на двойном каркасе 2х50мм

  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 65 дБ
  • Толщина конструкции
    170 мм
  • Максимальная допустимая высота конструкции
    3 м
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    35 кг/пм
4350 2
Посчитайте необходимое количество материалов
Когда применять: Подойдет в качестве надежной перегородки если требуется достичь максимальной эффективности. Эффективность заметно выше требований по СНиП.

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, лай собак, домашний кинотеатр). Имеет ограничение по применимости - высота потолков до 3 м.

Состоит из двух слоев звукопоглощающих плит марки Шуманет, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100 в два ряда, герметика Вибросил, металлических профилей Ultrasteel ПН 50/37 и ПС 50/40.

Обратите внимание! В конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 10 уп 930.00 0.67 шт. 8.71 м² 1 9300.0
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 12 шт 612.00 0.84 шт. 10.92 м² 1 7344.0
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист) 20 шт 1 460.00 1.4 шт. 18.2 м² 1 29200.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 9 шт 295.00 0.621 шт. 8.073 м² 1 2655.0
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2) 2 шт 990.00 0.14 шт. 1.82 м² 1 1980.0
Профиль Gyproc-Ультра ПН 50/37 7 шт 254.52 0.47 шт. 6.11 м² 1 1781.64
Профиль Gyproc-Ультра ПC 50/40, 3м 37 шт 271.41 2.68 шт. 34.84 м² 1 10042.17
Итого (при площади звукоизоляции 13 м2):
62302.81

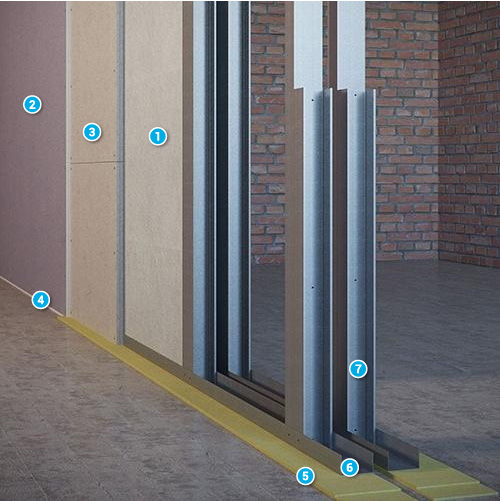

Конструкция звукоизоляционной каркасной перегородки состоит из двух слоев звукопоглощающих плит марки "Шуманет", акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100 в два ряда, герметика Вибросил, металлических профилей Ultrasteel ПН 50/37 и ПС 50/40.

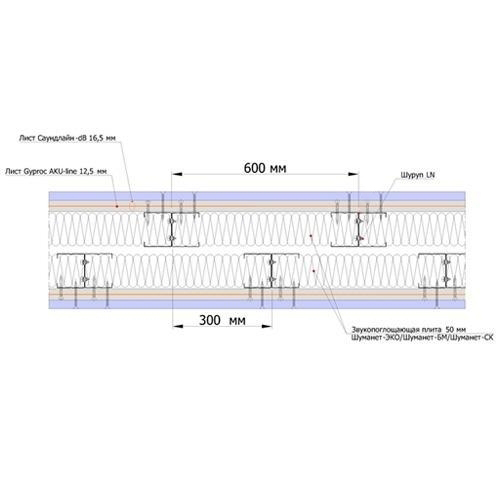

Каркасная звукоизоляционная перегородка примыкает к ограждающим конструкциям исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100 уложенной под каждый каркас отдельно. Металлические профили ПС 50/40 устанавливаются с шагом 600 мм. Профили соединяются между собой по принципу "спина к спине". Профили одной части перегородки должны быть смещены относительно другой части на 300 мм.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной каркасной перегородки приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на листе 6 стр. 27.

Альбом инженерных решений «Звукоизолирующие конструкции»

Обратите внимание! В видеоролике представлен общий подход к монтажу каркасных перегородок. В качестве примера монтируется перегородка на одинарном 50-миллиметровом каркасе.
