Звукоизоляционная каркасная облицовка с применением Виброфлекс-КС (90 мм)

  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 15–17 дБ
  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 71 дБ
  • Толщина конструкции
    90 мм
  • Максимальная допустимая высота конструкции
    10 м
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    35 кг/пм
2467 2
Посчитайте необходимое количество материалов
Когда применять: Когда мешает не только шум от разговоров и телевизора, но и шум от музыкального центра или домашнего кинотеатра.

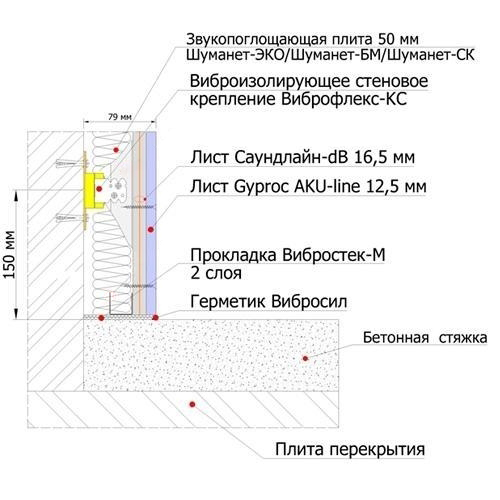

Состав конструкции (нумерация соответствует рисунку):

1. Стеновое крепление Виброфлекс-КС
2. Прокладка Вибростек-М 100 2 слоя
3. Профиль Gyproc Ultra ПН 28/27
4. Профиль Gyproc Ultra ПП 60/27
5. Звукопоглощающая плита 50мм Шуманет-ЭКО/Шуманет-БМ/Шуманет-СК
6. Лист Саундлайн-db 17,5 мм
7. Лист Gyproc AKU-line 12,5 мм
8. Герметик Вибросил
9. Существующая стена

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак).

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

  • Рабочий диапазон: 63 - 3150 Гц

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Итого (при площади звукоизоляции 13 м2):
35459.8

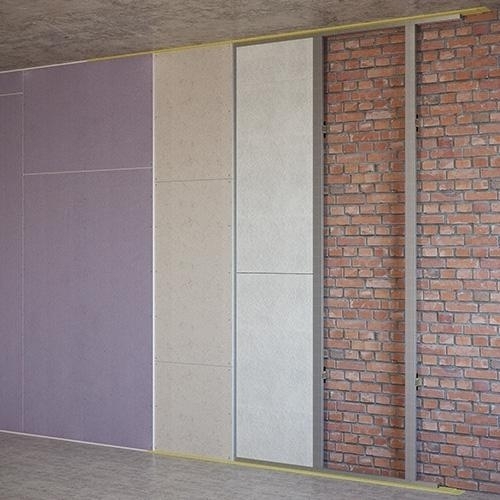

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Ultrasteel ПН 28/27 и ПП 60/27, виброподвесов Виброфлекс - КС.

Металлические профили ПП 60/27 крепятся к изолируемой стене при помощи специальных виброподвесов Виброфлекс-КС. Виброподвесы устанавливаются с шагом не более чем через каждые 1,5 погонных метра стоечного профиля, но не менее 3 штук при длине профиля до 3 метров.

От края профиля крепления монтируются на расстоянии не более 150 мм. Металлические профили ППН 28/27 монтируются к ограждающим конструкциям пола, потолка и боковых стен через два слоя звукоизоляционной прокладки Вибростек-М100.

Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся к каркасу с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек-М100 обрезаются, получившийся шов заполняют герметиком Вибросил.

Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (апрель 2016, шифр ASP-402-0416) на листе 19 стр. 40.

Альбом инженерных решений «Звукоизолирующие конструкции»
