Звукоизоляционная каркасная облицовка (140 мм)

  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 16–18 дБ
  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 72 дБ
  • Толщина конструкции
    140 мм
  • Максимальная допустимая высота конструкции
    4 м
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    35 кг/пм
2465 2
Посчитайте необходимое количество материалов
Когда применять: Когда нужен максимальный эффект. Если мешает шум от разговоров, телевизора, музыкального кинотеатра или лающей собаки.

Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак, домашний кинотеатр). Для достижения заявленного эффекта монтируется на звукоизолированные основания: "плавающий" пол, звукоизолирующий потолок.

Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

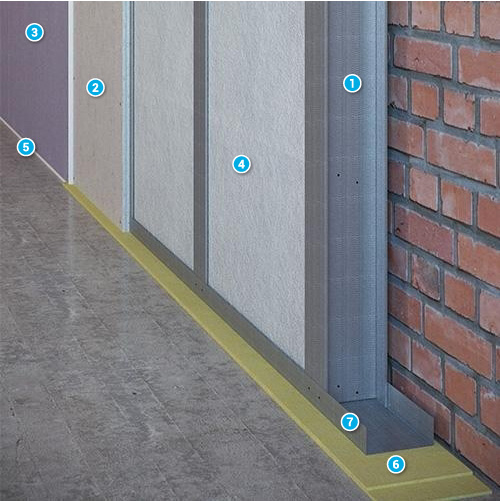

Конструкция звукоизоляционной каркасной облицовки состоит из 2 слоев звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Ultrasteel ПН 100/37 и Виброфлекс - Wave.

Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

  • Рабочий диапазон: 63 - 3150 Гц

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать.

Обратите внимание, смета округляется до целого количества упаковок, поскольку отгрузка материалов возможна только кратно упаковкам. Материал рассчитывается с запасом 5%.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Виброфлекс-Wave профиль акустический стоечный 100мм, 3м 10 шт 572.10 0.67 шт. 8.71 м² 1 5721.0
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист) 10 шт 1 328.95 0.7 шт. 9.1 м² 1 13289.5
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 6 шт 612.00 0.42 шт. 5.46 м² 1 3672.0
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 10 уп 930.00 0.67 шт. 8.71 м² 1 9300.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 295.00 0.31 шт. 4.03 м² 1 1475.0
Вибростек-М-150, рулон 30 м, ширина 150 мм, толщина 4 мм (4,5м2) 1 шт 1 409.85 0.067 шт. 0.871 м² 1 1409.85
Профиль Gyproc-Ультра ПН 100/37 4 шт 354.99 0.24 шт. 3.12 м² 1 1419.96
Итого (при площади звукоизоляции 13 м2):
36287.31

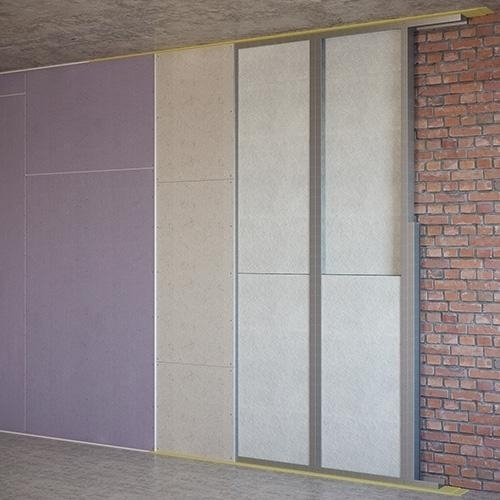

Конструкция звукоизоляционной каркасной облицовки состоит из звукопоглощающих плит Шуманет-ЭКО уложенных в 2 слоя, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 150, герметика Вибросил, металлических профилей Ultrasteel ПН 100/37 и Виброфлекс - Wave.

Каркас звукоизоляционной облицовки монтируется с отступом 10мм от изолируемой стены. К ограждающим конструкциям элементы звукоизоляционной облицовки примыкают исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 150. Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (апрель 2016, шифр ASP-402-0416) на листе 17 стр. 38.

Альбом инженерных решений «Звукоизолирующие конструкции»
