Звукоизоляционная каркасная облицовка (90 мм)


-
ΔRw≈ 15–17 дБΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
-
Rw≈ 71 дБRw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
Конструкция применима для защиты от воздушного шума (детский плач, речь, ТВ, радио, лай собак). Имеет ограничение по применимости - высота потолков до 3 м. Для достижения заявленного эффекта - монтаж на звукоизолированные основания: "плавающий" пол, звукоизолирующий потолок.
Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые пазогребневые плиты.

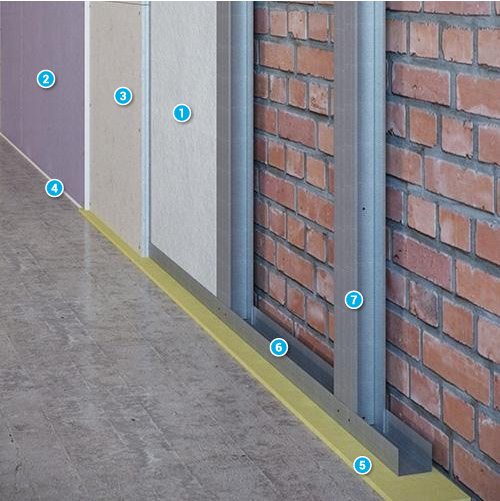

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ПС 50/50 и ПН 50/40.
Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.
- Рабочий диапазон: 63 - 3150 Гц
Внимание! Расчет материалов производится с 5% запасом.
Cпециализированные звукоизоляционные материалы :
Наименование материала | Количество | Ед.изм. | Цена за ед., руб. | Сумма, руб. |
---|---|---|---|---|
![]() |
5 | уп | 1 023.00 | 5115.0 |
![]() |
6 | лист | 612.00 | 3672.0 |
![]() |
10 | шт | 1 460.00 | 14600.0 |
![]() |
5 | шт | 324.50 | 1622.5 |
![]() |
1 | рулон | 1 250.00 | 1250.0 |
![]() |
4 | шт | 368.00 | 1472.0 |
![]() |
19 | шт | 457.50 | 8692.5 |

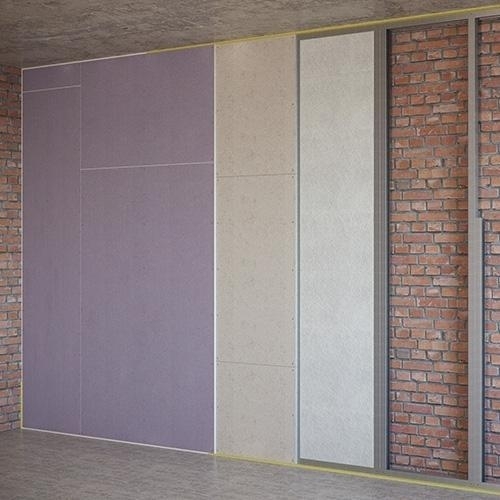

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ПС 50/50 и ПН 50/40. Каркас звукоизоляционной облицовки монтируется с отступом 10мм от изолируемой стены. К ограждающим конструкциям элементы звукоизоляционной облицовки примыкают исключительно через два слоя вибродемпфирующей прокладки Вибростек-М 100.
Внимание! Каркасная звукоизолирующая облицовка не должна иметь жестких связей с изолируемой стеной. В случае, если на облицовку действует консольная нагрузка (кухонные шкафы, тяжелые полки), то металлический каркас следует крепить к изолируемой стене при помощи виброподвесов Виброфлекс-коннект-ПС либо Виброфлекс-КС. Данные опоры применяются из расчета: одно крепление на каждые 1,5 м.п. стоечного профиля, но не менее 3 шт. при длине профиля до 3м. От края профиля крепление монтируется на расстоянии не более чем 150 мм.
Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек обрезаются, получившийся шов заполняют герметиком Вибросил. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на листе 16 стр. 38.
