Звукоизоляционная каркасная облицовка с применением Виброфлекс-коннект-ПС (90 мм)



-
ΔRw≈ 14–16 дБΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
-
Rw≈ 70 дБRw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
Материал облицовываемой стены: кирпич, бетон, газосиликат, гипсовые/пазогребневые плиты.

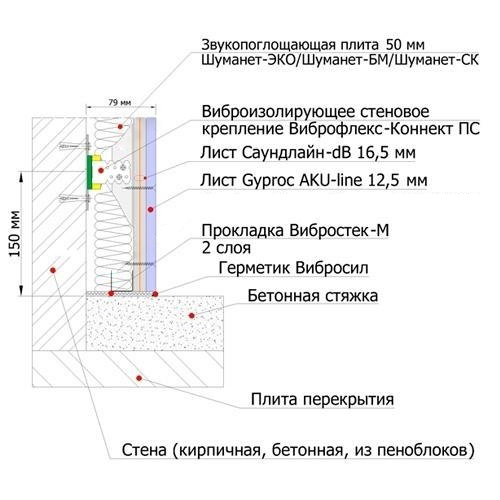

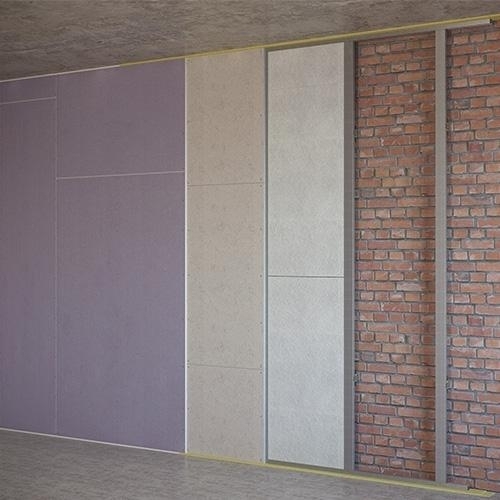

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ППН 28/27 и ПП 60/27, виброподвесов Виброфлекс-коннект-ПС.
Обратите внимание! В зависимости от конкретной ситуации в конструкции допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.
- Рабочий диапазон: 63 - 3150 Гц
Внимание! Расчет материалов производится с 5% запасом.
Cпециализированные звукоизоляционные материалы :
Наименование материала | Количество | Ед.изм. | Цена за ед., руб. | Сумма, руб. |
---|---|---|---|---|
![]() |
24 | шт | 367.84 | 8828.16 |
![]() |
10 | шт | 1 460.00 | 14600.0 |
![]() |
6 | лист | 612.00 | 3672.0 |
![]() |
5 | уп | 1 023.00 | 5115.0 |
![]() |
5 | шт | 324.50 | 1622.5 |
![]() |
1 | рулон | 1 250.00 | 1250.0 |
![]() |
10 | шт | 341.50 | 3415.0 |
![]() |
4 | шт | 229.00 | 916.0 |

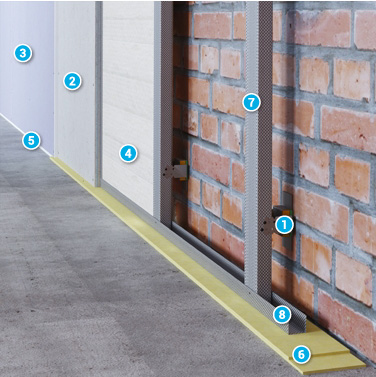

Конструкция звукоизоляционной каркасной облицовки состоит из слоя звукопоглощающих плит Шуманет-ЭКО, акустического триплекса Саундлайн-dB, финишных листов Gyproc Aku-line, виброизоляционной ленты Вибростек-М 100, герметика Вибросил, металлических профилей Gyproc-Стандарт ППН 28/27 и ПП 60/27, виброподвесов Виброфлекс-коннект-ПС.
Металлические профили ПП 60/27 крепятся к изолируемой стене при помощи специальных виброподвесов Виброфлекс-коннект-ПС. Виброподвесы устанавливаются с шагом не более чем через каждые 1,5 погонных метра стоечного профиля, но не менее 3 штук при длине профиля до 3 метров.
От края профиля крепления монтируются на расстоянии не более 150мм. Металлические профили ППН 28/27 монтируются к ограждающим конструкциям пола, потолка и боковых стен через два слоя звукоизоляционной прокладки Вибростек-М100.
Листовые облицовочные материалы Саундлайн-dB и Gyproc Aku-line крепятся к каркасу с разбежкой стыков. После завершения монтажа звукоизолирующей каркасной облицовки излишки выступающей ленты Вибростек-М100 обрезаются, получившийся шов заполняют герметиком Вибросил.
Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на листе 19 стр. 41.
