ЗИПС-Синема. Звукоизоляционная бескаркасная облицовка (133 мм)

ЗИПС-Синема. Звукоизоляционная бескаркасная облицовка (133 мм)

ЗИПС-Синема. Звукоизоляционная бескаркасная облицовка (133 мм)
ЗИПС-Синема. Звукоизоляционная бескаркасная облицовка (133 мм)
ЗИПС-Синема. Звукоизоляционная бескаркасная облицовка (133 мм)
4563за м2
ΔRw

ΔRw – идекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

≈ 19–21 дБ
Rw

Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонное перекрытие толщиной 200 мм

≈ 72 дБ
133 мм

Толщина конструкции

35 кг/пм

Максимальная допустимая нагрузка на конструкцию без использования закладных

Посчитать смету Прислать проект на расчет
Когда применять: Если шум от разговоров, телевизора, домашнего кинотеатра или лающей собаки настолько сильный, что требуется максимальная эффективность.

Звукоизолирующая панельная система высокого уровня. Способна решать большую часть задач по обеспечению нормативной звукоизоляции в общественных помещениях с уровнями шума высокой интенсивности (концертные залы, кинотеатры, ночные клубы и т.д.). Работает в частотном диапазоне от 80 Гц.

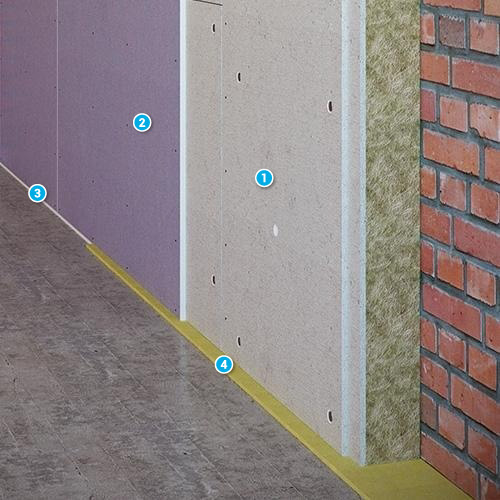

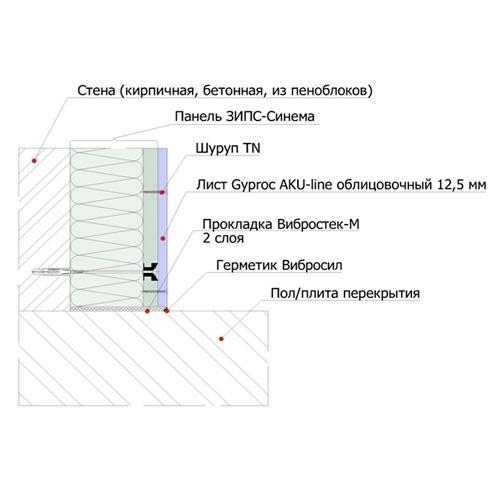

Конструкция звукоизоляционной бескаркасной облицовки состоит из панелей ЗИПС-Синема толщиной 120 мм, комплекта крепежа, виброизоляционной ленты Вибростек-М 150, финишных листов Gyproc Aku-line и герметика Вибросил. Панели ЗИПС-Синема крепятся к стене только через существующие виброузлы. Панель закрепляется на изолируемой стене при помощи всех узлов крепления, причем в двух центральных узлах используются металлические клин-анкеры. Головка винта должна вкручиваться в виброузел не глубже, чем 1-2 мм от уровня лицевой стороны панели. Подрезки менее 250 мм в монтаже не применяются. Подробная технология устройства звукоизоляционной облицовки приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на листе 9 стр.31, листе 13 стр. 35.

  • Рабочий диапазон: 80 - 3150 Гц
Показать полностью

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.
м2
Просто введите свою площадь. Смета пересчитывается автоматически
Наименование материала Количество Ед.изм. Цена за ед., ₽ Площадь Мин.ед. Сумма, ₽

Cпециализированные звукоизоляционные материалы

ЗИПС-Синема, сэндвич-панель 1200х600х120 мм (0,72м2/шт.) с комплектом крепежа 19 шт 2 726.00 18.044 м² 51 794.00
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 6 лист 866.00 5.46 м² 5 196.00
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 582.00 4.03 м² 2 910.00
Вибростек-М-150, рулон 30 м, ширина 150 мм, толщина 4 мм (4,5м2) 1 рулон 3 513.00 0.871 м² 3 513.00

1. Подготовка поверхности к монтажу

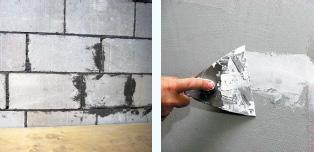

Панельная система ЗИПС монтируется на существующие стены, выполненные из бетона, блоков или кирпича, железобетонные монолитные колонны, а также плиты межэтажных перекрытий. Не рекомендуется монтировать панельную систему на конструкции толщиной менее 80 мм. До начала монтажных работ поверхность стен и потолка должна быть выровнена штукатурной смесью. Допускаются неровности и отклонения не более 10 мм на погонный метр поверхности.

1. Подготовка поверхности к монтажу

2. Начало монтажа

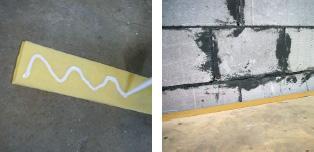

К боковым стенам и потолку торцы сэндвич-панелей должны примыкать через два слоя виброизолирующей ленты Вибростек-М. Лента наклеивается и фиксируется при помощи герметика Вибросил. На пол панельную систему опирают через два слоя виброизолирующей ленты Вибростек-М. Прокладка Вибростек-М также обязательно должна подкладываться под торцы гипсоволокнистых и гипсокартонных листов, примененных в системе. Если панельная система монтируется на потолок, на всех примыканиях к боковым поверхностям используется виброизолирующая лента Вибростек-М в 2 слоя.

2. Начало монтажа

3. Установка сэндвич-панелей

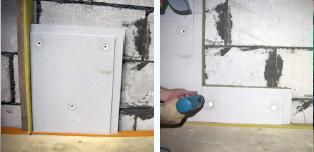

В каждой сэндвич-панели имеется 8 виброузлов для ее закрепления к поверхности. Панели должны монтироваться исключительно через виброузлы. Монтаж сэндвич-панелей удобнее вести снизу вверх, слева направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне. Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене/потолке глубиной 60 мм.

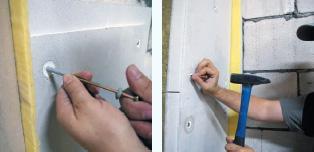

В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.

3. Установка сэндвич-панелей


ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!

4. Подрезка панелей

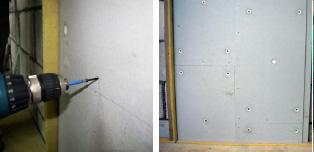

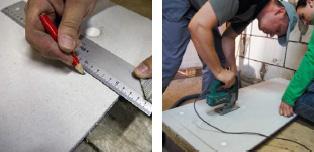

Сэндвич-панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.

4. Подрезка панелей

5. Разбежка стыков

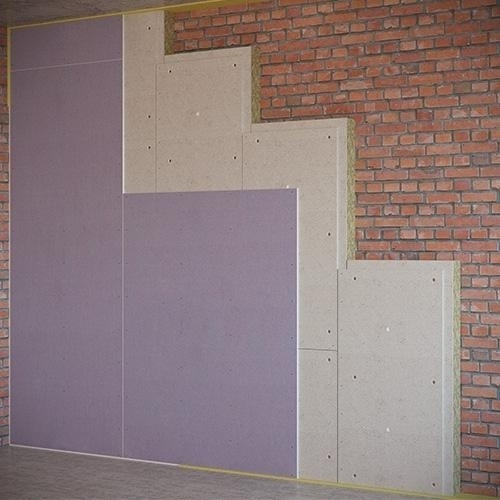

Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.

5. Разбежка стыков

6. Особенности в использовании крепежных элементов

Если сэндвич-панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести виброузлов крепления (центральные узлы не используются). Если стеновая панель подлежит обрезке – используются все доступные узлы крепления. При монтаже сэндвич-панелей на потолок дополнительно используются два центральных виброузла, в которые вставляются металлические анкерные винты. Аналогичным образом к стенам монтируются панели ЗИПС-Синема. В комплекте крепежа для установки сэндвич-панелей на потолок имеются два типа анкерных винтов – стандартные (длина которых на 50 мм больше толщины сэндвич-панели) и укороченные. Укороченные анкерные винты применяются для монтажа на пустотные плиты межэтажных перекрытий.

6. Особенности в использовании крепежных элементов

7. Финишный слой листов AKU-line

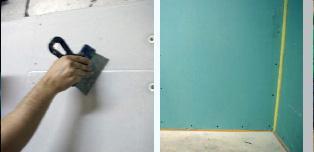

После завершения монтажа стыки между сэндвич-панелями обрабатываются герметиком Вибросил. К полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм. Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту Вибростек-М в 2 слоя в соответствии с п.2 настоящей инструкции. При монтаже листов AKU-Line используются саморезы 3,9х41 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.

7. Финишный слой листов AKU-line

8. Заключительный этап

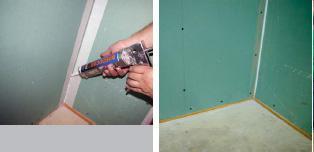

Излишки выступающей ленты Вибростек-М обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют виброакустическим силиконовым герметиком Вибросил. Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.

8. Заключительный этап
