ЗИПС-Слим. Звукоизоляционная бескаркасная облицовка (37,5 мм)

ЗИПС-Слим. Звукоизоляционная бескаркасная облицовка (37,5 мм)

ЗИПС-Слим. Звукоизоляционная бескаркасная облицовка (37,5 мм)
ЗИПС-Слим. Звукоизоляционная бескаркасная облицовка (37,5 мм)
ЗИПС-Слим. Звукоизоляционная бескаркасная облицовка (37,5 мм)
3784за м2
Rw

Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонное перекрытие толщиной 200 мм

≈ 11 дБ
37.5 мм

Толщина конструкции

Посчитать смету Прислать проект на расчет
Когда применять: Если за стеной невысокий шум от разговоров, телевизора, радио или другие невысокие бытовые шумы.

Полностью готовая к монтажу система для звукоизоляции межквартирных перегородок из пенобетона и газобетона толщиной менее 200 мм.

Ультратонкая звукоизолирующая панельная система ЗИПС-СЛИМ. Позволяет с запасом обеспечить нормативные значения звукоизоляции для межквартирных стен из пенобетона толщиной < 200 мм.

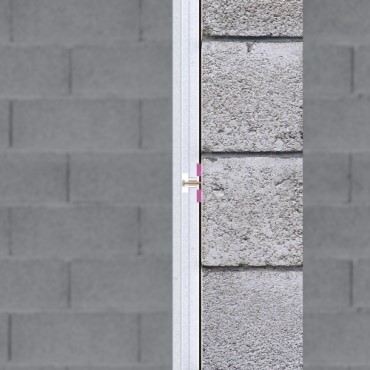

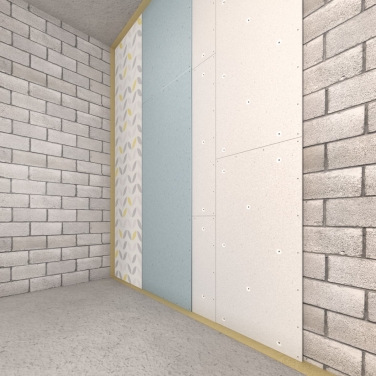

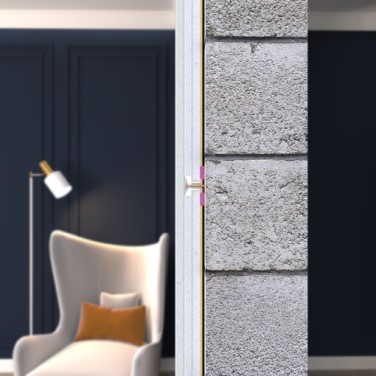

Конструкция звукоизоляционной бескаркасной облицовки состоит из панелей ЗИПС-СЛИМ толщиной 25 мм, комплекта крепежа, виброизоляционной ленты Вибростек-М /УЛЬТРАКУСТИК ЛЕНТА F100, финишных листов Gyproc Aku-line и герметика Вибросил. Панели ЗИПС-СЛИМ крепятся к стене только через существующие виброузлы. Панель закрепляется на изолируемой стене при помощи всех узлов крепления. Головка винта должна вкручиваться в виброузел не глубже, чем 1-2 мм от уровня лицевой стороны панели. Подрезки менее 200 мм в монтаже не применяются. Подробная технология устройства звукоизоляционной облицовки ЗИПС-СЛИМ приведена в Инструкции по монтажу.

Показать полностью

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.
м2
Просто введите свою площадь. Смета пересчитывается автоматически
Наименование материала Количество Ед.изм. Цена за ед., ₽ Площадь Мин.ед. Сумма, ₽

Cпециализированные звукоизоляционные материалы

ЗИПС-Слим, сэндвич-панель 1200х600х25 мм 19 шт 2 221.00 18.044 м² 42 199.00
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 6 лист 866.00 5.46 м² 5 196.00
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 582.00 4.03 м² 2 910.00
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2) 1 рулон 2 342.00 0.871 м² 2 342.00
  • Подготовка поверхности к монтажу
    Панельная система ЗИПС-СЛИМ монтируется на существующие межквартирные стены, выполненные из пено- и газо- бетонных блоков, а также гипсовых пазогребневых плит толщиной не более 200 мм.
    До начала монтажных работ поверхность стен должна быть выровнена штукатурной смесью.
    ВНИМАНИЕ! Система не применяется на перекрытиях.
  • Начало монтажа
    К боковым стенам и потолку торцы сэндвич-панелей ЗИПС-СЛИМ должны примыкать через два слоя виброизолирующей ленты «Вибростек-М» или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100.
    Ленты наклеиваются при помощи герметика «Вибросил».
    На пол панельную систему опирают через два слоя виброизолирующей ленты «Вибростек-М» или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100. Прокладка «Вибростек-М» или УЛЬТРАКУСТИК-ЛЕНТА F100 также обязательно должны подкладываться под торцы гипсокартонных листов, примененных в системе.
  • Установка сэндвич-панелей
    Панели ЗИПС-СЛИМ монтируются к поверхности стены исключительно через специальные виброузлы.
    Монтаж сэндвич-панелей удобнее вести снизу-вверх, слева-направо. У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда только по длинной стороне.
    Панели устанавливают следующим образом: панель прикладывается к стене, непосредственно через виброузлы просверливаются отверстия в стене глубиной не менее 60 мм. В полученные отверстия вставляются пластмассовые дюбели, в которые предварительно на нескольких витках резьбы, не допуская расширения дюбеля, ввинчивается шуруп с шайбой. После того как дюбель вставлен в просверленное отверстие, его забивают до упора при помощи молотка и завинчивают с подложенной под его головку конусной шайбой.
    ВНИМАНИЕ! Головка винта утапливается в поверхность виброузла не более чем на 1-2 мм!
  • Подрезка панелей
    Сэндвич-панели стыкуются между собой посредством пазогребневого соединения, пазогребневые стыки дополнительно стягиваются саморезами по ГВЛ 3,9х19 мм с шагом саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются сэндвич-панели при помощи электролобзика, слой ваты обрезается острым ножом.
  • Разбежка стыков
    Отрезанные части панели длиной менее 200 мм не используется. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы закладываются полосы из гипсо- волокнистого или гипсокартонного листов толщиной 10 мм.
  • Финишный слой листов AKU-Line
    После завершения монтажа панелей к полученной поверхности закрепляют финишный слой листов AKU-Line толщиной 12,5 мм.
    Листы должны примыкать к смежным поверхностям также через виброизолирующую ленту «Вибростек-М» в два слоя или через один слой УЛЬТРАКУСТИК-ЛЕНТА F100 в соответствии с п. 2 данной инструкции.
    При монтаже листов AKU-Line используются саморезы 3,5х32 мм. Саморезы не должны попадать на виброузлы сэндвич-панелей. Шаг саморезов по вертикали составляет 200 мм, по горизонтали – 400 мм.
  • Заключительный этап
    Излишки выступающей ленты «Вибростек-М» или "УЛЬТРАКУСТИК_ЛЕНТА F100" обрезают заподлицо с финишным слоем листов AKU-Line. Швы заполняют акустическим герметиком «Вибросил». Для получения качественного шва, рекомендуется использовать малярный скотч, который наклеивается на поверхности, образующие угол. При необходимости поверхность панельной системы дополнительно выравнивается под финишную отделку.
Показать полностью

Видео-презентация панелей:
