Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (100 мм)

Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (100 мм)

Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (100 мм)
Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (100 мм)
Каркасный звукоизоляционный потолок на подвесах Виброфлекс-Коннект ПП (100 мм)
4566за м2
ΔRw

ΔRw – идекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

≈ 17–19 дБ
Rw

Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонное перекрытие толщиной 200 мм

≈ 73 дБ
100 мм

Толщина конструкции

6 кг/пм

Максимальная допустимая нагрузка на конструкцию без использования закладных

Посчитать смету Прислать проект на расчет
Когда применять: Когда нужно выровнять поверхность без мокрых процессов при этом мешает музыка, шум от разговоров, телевизора или лающей собаки.

Звукоизолирующая каркасная конструкция среднего уровня. Чаще всего используется в жилых помещениях и успешно решает задачу защиты от бытового шума средней интенсивности - детский плач, речь, ТВ, радио, лай собак, бытовой ударный шум и т.п.

Возможная финишная отделка: натяжной потолок, шпаклевка и покраска.

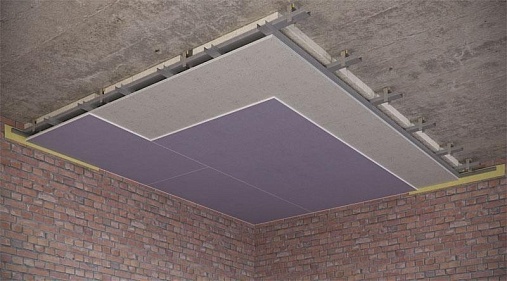

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-Коннект ПП, звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line. Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-Коннект ПП.

Обратите внимание! Допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

  • Рабочий диапазон: 63 - 3150 Гц
Показать полностью

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.
м2
Просто введите свою площадь. Смета пересчитывается автоматически
Наименование материала Количество Ед.изм. Цена за ед., ₽ Площадь Мин.ед. Сумма, ₽

Cпециализированные звукоизоляционные материалы

Виброфлекс-коннект ПП, потолочный подвес 39 шт 419.00 36.4 м² 16 341.00
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 6 лист 866.00 5.46 м² 5 196.00
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист) 10 шт 2 001.00 9.1 м² 20 010.00
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 5 уп 2 070.00 4.42 м² 10 350.00
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 582.00 4.706 м² 2 910.00
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2) 1 рулон 2 342.00 0.871 м² 2 342.00
Удлинитель ПП 27х60 14 шт 16.30 13 м² 228.20
Соединитель ПП 27х60, двухуровневый 43 шт 27.90 40.3 м² 1 199.70
Профиль Gyproc-Стандарт ПП 60/27, 3м 18 шт 309.00 16.9 м² 5 562.00
Профиль Gyproc-Стандарт ППН 28/27, 3м 4 шт 219.00 3.12 м² 876.00

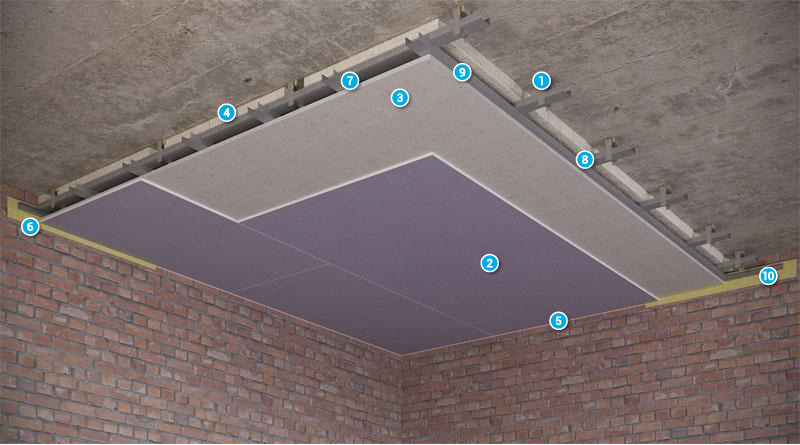

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-Коннект ПП, звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и финишных гипсокартонных листов Gyproc AKU-line.

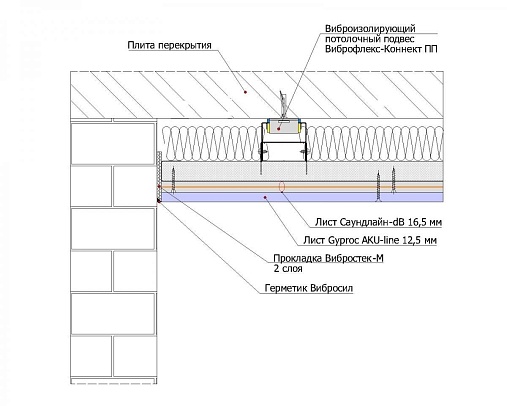

Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-Коннект ПП. Ко всем стенам жесткие элементы конструкции должны прилегать через упругую прокладку из материала Вибростек-М100 в два слоя. Во внутреннее пространство каркаса укладывается звукопоглощающая плита Шуманет-Эко в один слой.

После укладки звукопоглощающих плит каркас зашивается в один слой акустическим триплексом Саундлайн-dB, а к ним непосредственно закрепляются листы Gyproc AKU-line.

Подробная технология устройства звукоизоляционной каркасной облицовки приведена в Альбоме инженерных решений (сентябрь 2021, шифр ASP-601-0921) на стр. 9. Основные узлы и чертежи на стр. 83, 86-88, лист 5.01, 5.04-5.06.

Показать полностью
