Каркасный звукоизоляционный потолок на подвесах Виброфлекс-К15 (130 мм)

  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 19–21 дБ
  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 75 дБ
  • Толщина конструкции
    130 мм
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    6 кг/м2
3753 2
Посчитайте необходимое количество материалов
Когда применять: Когда нужна высокая эффективность при ограниченной высоте. Если сверху топают дети, падают предметы, громкая музыка, шум от разговоров, телевизора или лающей собаки.

Звукоизолирующая каркасная конструкция высокого уровня. Используется в жилых и общественных помещениях. Решает задачу защиты от шума различного происхождения - детский плач, речь, лай собак, ТВ, радио, домашний кинотеатр, ударный и структурный шум и т.п. Подвесы Виброфлекс-К15 по сравнению с Виброфлекс-коннект-ПП более эффективно работают на низких частотах (ниже 125 Гц).

Возможная финишная отделка: натяжной потолок, шпаклевка и покраска.

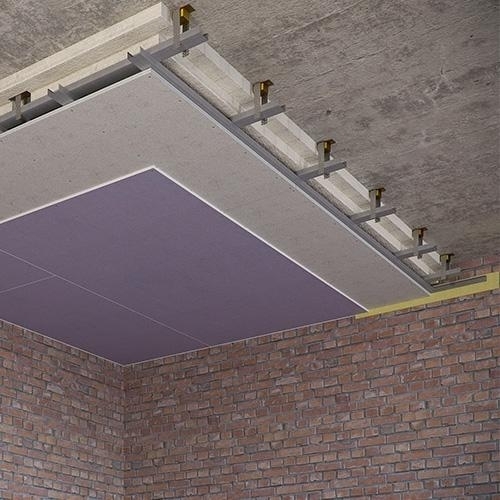

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-К15, двух слоев звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и финишных гипсокартоных листов Gyproc AKU-line. Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-К15.

Обратите внимание! Допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

  • Рабочий диапазон: 63 - 3150 Гц

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Виброфлекс-К15, потолочный подвес 39 шт 461.67 2.8 шт. 36.4 м² 1 18005.13
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 6 лист 612.00 0.42 шт. 5.46 м² 1 3672.0
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист) 10 шт 1 460.00 0.7 шт. 9.1 м² 1 14600.0
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 10 уп 976.50 0.67 шт. 8.71 м² 1 9765.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 324.50 0.362 шт. 4.706 м² 1 1622.5
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2) 1 рулон 1 143.45 0.067 шт. 0.871 м² 1 1143.45
Удлинитель ПП 27х60 14 шт 6.60 1 шт. 13 м² 1 92.4
Соединитель ПП 27х60, двухуровневый 43 шт 12.00 3.1 шт. 40.3 м² 1 516.0
Профиль Gyproc-Стандарт ПП 60/27, 3м 18 шт 196.80 1.3 шт. 16.9 м² 1 3542.4
Профиль Gyproc-Стандарт ППН 28/27, 3м 4 шт 138.75 0.24 шт. 3.12 м² 1 555.0
Итого (при площади звукоизоляции 13 м2):
53513.88

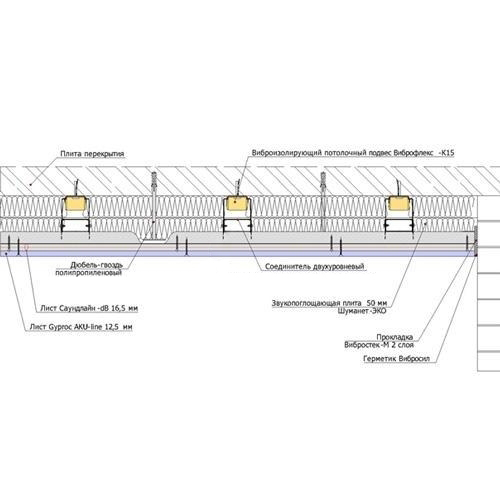

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-К15, двух слоев звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line.

Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-К15. Ко всем стенам жесткие элементы конструкции должны прилегать через упругую прокладку из материала Вибростек-М100 в два слоя. Во внутреннее пространство каркаса укладывается звукопоглощающая плита Шуманет-Эко в два слоя.

После укладки звукопоглощающих плит каркас зашивается в один слой акустическим триплексом Саундлайн-dB, а к ним непосредственно закрепляются финишные гипсокартонные листы Gyproc AKU-line.

Подробная технология устройства звукоизоляционной каркасной облицовки приведена в Альбоме инженерных решений (январь 2018, шифр ASP-501-0118) на листах 23-24 стр. 44-46.

Альбом инженерных решений «Звукоизолирующие конструкции»
