Каркасный звукоизоляционный потолок на подвесах Виброфлекс-К15 (более 200 мм)

  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 21–23 дБ
  • Rw
    Rw – Индекс звукоизоляции воздушного шума всей конструкцией при монтаже на бетонную стену толщиной 200 мм
    ≈ 77 дБ
  • Толщина конструкции
    200 мм
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    6 кг/м2
3185 2
Посчитайте необходимое количество материалов
Когда применять: Когда нужен максимальный эффект. Если сверху топают дети, падают предметы, громкая музыка, вибрации или шум от разговоров, телевизора или лающей собаки.

Звукоизолирующая каркасная конструкция самого высокого уровня. Используется для обеспечения максимальной звукоизоляции в общественных помещениях с уровнями шума высокой интенсивности (концертные залы, кинотеатры, ночные клубы и т.д.), а также для звукоизоляции домашних кинотеатров в коттеджах и инженерного оборудования.

Возможная финишная отделка: натяжной или акустический потолок, шпаклевка и покраска.

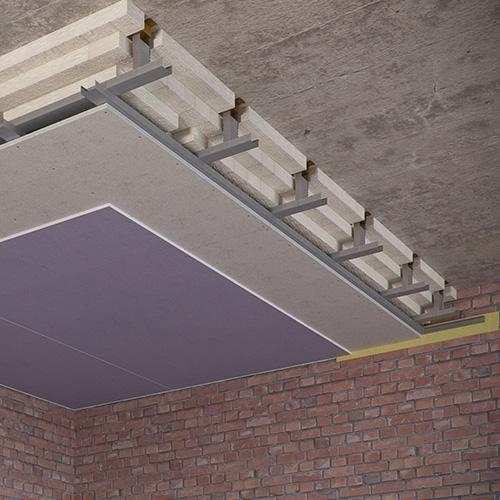

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-К15, трех слоев звукопоглощающих плит Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line. Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-К15.

Обратите внимание! Допускается использование различных акустических плит. Пожалуйста, проконсультируйтесь с инженером-акустиком.

  • Рабочий диапазон: 63 - 3150 Гц

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать.

Обратите внимание, смета округляется до целого количества упаковок, поскольку отгрузка материалов возможна только кратно упаковкам. Материал рассчитывается с запасом 5%.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Виброфлекс-К15, потолочный подвес 39 шт 359.00 2.8 шт. 36.4 м² 1 14001.0
AkuLine ГКЛА Gyproc, лист 2000 х 1200 х 12,5 мм (2,4м2/лист) 6 шт 528.00 0.42 шт. 5.46 м² 1 3168.0
Саундлайн-dB триплекс ГВЛВУ, лист 1200х1200х16,5мм (1,44м2/лист) 10 шт 1 306.80 0.7 шт. 9.1 м² 1 13068.0
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 14 уп 825.00 1 шт. 13 м² 1 11550.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 290.00 0.362 шт. 4.706 м² 1 1450.0
Вибростек-М-100, рулон 30 м, ширина 100 мм, толщина 4 мм (3м2) 1 шт 924.00 0.067 шт. 0.871 м² 1 924.0
Удлинитель ПП 27х60 14 шт 8.00 1 шт. 13 м² 1 112.0
Соединитель ПП 27х60, двухуровневый 43 шт 14.00 3.1 шт. 40.3 м² 1 602.0
Итого (при площади звукоизоляции 13 м2):
44875.00

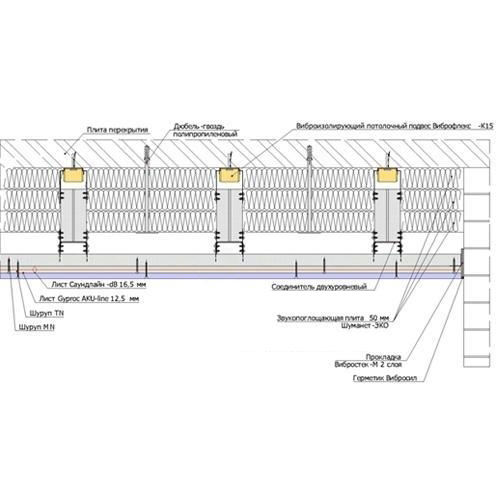

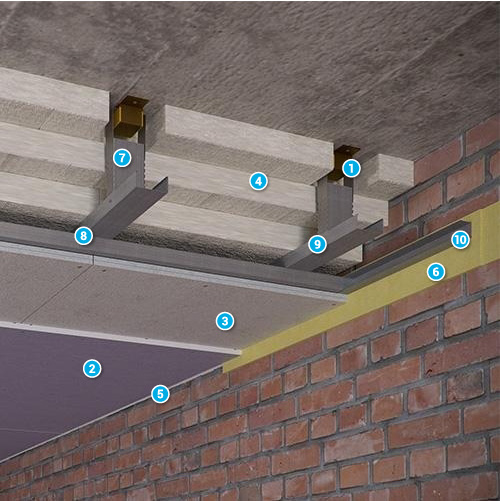

Конструкция состоит из металлического двухуровневого каркаса, виброизолирующих подвесов Виброфлекс-К15, звукопоглощающей плиты Шуманет-Эко, акустического триплекса Саундлайн-dB и обшивных листов Gyproc AKU-line.

Каркас закрепляется к перекрытию с помощью виброизолирующих подвесов Виброфлекс-К15. Ко всем стенам жесткие элементы конструкции должны прилегать через упругую прокладку из материала Вибростек-М100 в два слоя. Во внутреннее пространство каркаса укладывается звукопоглощающая плита Шуманет-Эко в три слоя.

После укладки звукопоглощающих плит каркас зашивается в один слой акустическим триплексом Саундлайн-dB, а к ним непосредственно закрепляются финишные гипсокартонные листы Gyproc AKU-line.

Подробная технология устройства звукоизоляционной каркасной облицовки приведена в Альбоме инженерных решений (апрель 2016, шифр ASP-402-0416) на Листах 24-25 стр. 45-46.

Альбом инженерных решений «Звукоизолирующие конструкции»
