Звукоизоляционный пол с применением Шумостоп-С2, К2 (1 слой)

  • ΔLnw
    ΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемого конструкцией
    ≈ 39 дБ
  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 8–10 дБ
  • Толщина конструкции
    80 мм
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    300 кг/м2
444 2
Посчитайте необходимое количество материалов
Когда применять: Если нужно снизить шум от топота и падающих предметов, а также громких шумов от телевизора, радио и разговоров.

Звукоизоляция пола под стяжку. Звукоизолирующая конструкция высокого уровня. Используется для защиты от ударного и воздушного шума.

Способ монтажа: влажный.

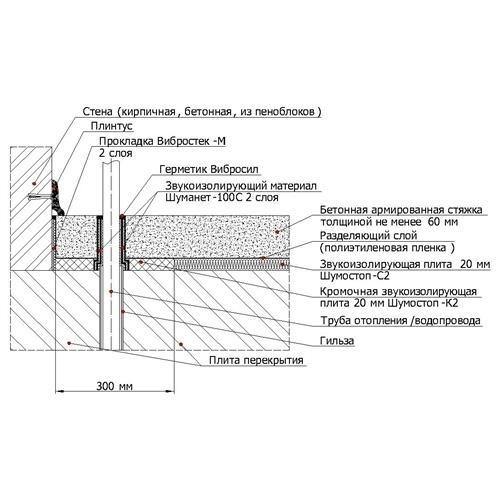

Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 60 мм уложенной на звукоизоляционные плиты Шумостоп-С2, К2. При этом плиты Шумостоп-К2 укладываются на перекрытие по периметру пола защищаемого помещения и заводятся вертикально на стену для обеспечения акустической развязки стяжки со стенами. Плиты Шумостоп-С2 укладываются на перекрытие пола внутри контура из плит Шумостоп-К2.

  • Толщина изолирующего слоя: 20 мм
  • Толщина стяжки: 60 мм
  • Рабочий диапазон: 100 - 20000 Гц
  • Способ монтажа: Влажный

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать.

Обратите внимание, смета округляется до целого количества упаковок, поскольку отгрузка материалов возможна только кратно упаковкам. Материал рассчитывается с запасом 5%.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Шумостоп-С2, стеклоплита 1250х600х20, в упаковке 10шт./7,5 м2 2 уп 1 837.50 0.134 шт. 1.742 м² 1 3675.0
Шумостоп-К2, минплита 1200х300х20, в упаковке 10шт./3,6м2 2 уп 882.00 0.105 шт. 1.365 м² 1 1764.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 290.00 0.362 шт. 4.706 м² 1 1450.0
Итого (при площади звукоизоляции 13 м2):
6889.00

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

  • Плиты Шумостоп-С2, Шумостоп-К2;
  • Герметик Вибросил;
  • Армированная полиэтиленовая пленка;
  • Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
  • Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

Плиты Шумостоп-С2 укладываются на плиту перекрытия вплотную друг к другу, без зазора.

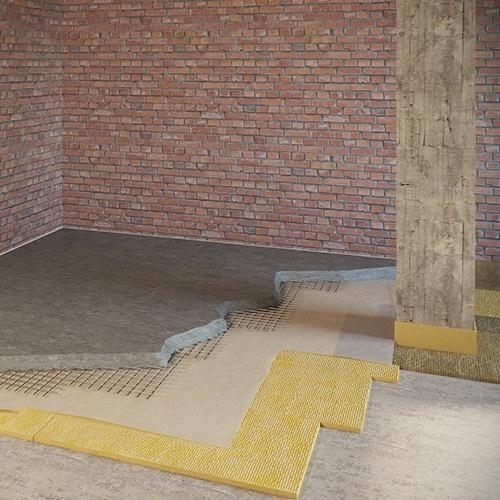

Для обеспечения стабильности основания пола, выполняемого по плитам Шумостоп-С2, по периметру помещения, а также вокруг колонн укладываются кромочные плиты Шумостоп-К2 шириной 300 мм. Чтобы исключить соприкосновение выравнивающей стяжки с поверхностью стен, по всему периметру пола вдоль стен используют прокладочный материал (например, Вибростек или Шумостоп-К2), высота которого должна быть чуть больше толщины устраиваемой стяжки.

На плиты Шумостоп укладывают гидроизоляционный слой (армированную полиэтиленовую пленку) с подъемом его по стене до высоты кромки прокладочного материала. Затем устраивают армированную бетонную стяжку толщиной не менее 60 мм. На стяжке выполняется конструкция чистового пола. Плинтус монтируется только к одной из поверхностей – к полу или к стенам. Монтаж плит рекомендуется производить в хлопчато-бумажных перчатках.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на странице 8. Основные узлы и чертежи - на страницах 51, 53 (листах 30, 32).

Альбом инженерных решений «Звукоизолирующие конструкции»
