Гидро-звукоизоляционный пол с применением Шуманет-100Комби

  • ΔLnw
    ΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемого конструкцией
    ≈ 25 дБ
  • Толщина конструкции
    65 мм
  • Максимальная допустимая нагрузка на конструкцию без использования закладных
    300 кг/м2
353 2
Посчитайте необходимое количество материалов
Когда применять: Если нужно снизить шум от шагов. Является стандартным решением под стяжку.

Гидро-звукоизоляция пола под стяжку. Используется для защиты ОТ УДАРНОГО ШУМА.

Способ монтажа: влажный.

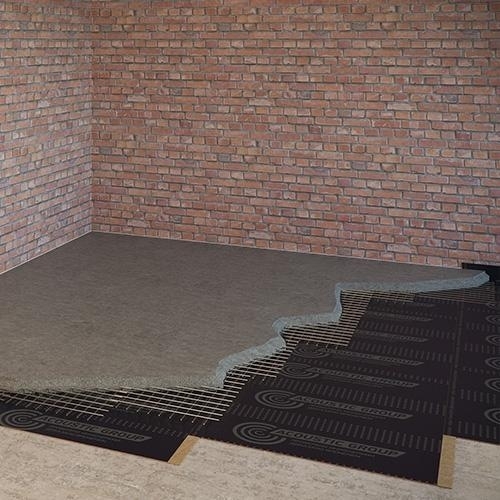

Конструкция используется в помещениях с повышенными требованиями к гидроизоляции. Конструкция состоит из слоя армированной цементно-песчаной стяжки толщиной не менее 60 мм уложенной на звукоизоляционный материал Шуманет-100Комби (ранее материал назывался Акуфлекс-Комби).

  • Толщина изолирующего слоя: 5 мм
  • Толщина стяжки: 60 мм
  • Рабочий диапазон: 100 - 20000 Гц
  • Способ монтажа: Влажный
  • Скорость монтажа: ***

Вы можете посчитать примерную смету звукоизоляции в Вашем случае. Для этого достаточно ввести площадь поверхности, которую предполагается изолировать.

Обратите внимание, смета округляется до целого количества упаковок, поскольку отгрузка материалов возможна только кратно упаковкам. Материал рассчитывается с запасом 5%.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Шуманет-100Комби, ЗвукоГидроизоляционный, рулон 10х1м, толщина 5мм 2 рулон 2 483.30 0.1 шт. 1.3 м² 1 4966.6
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 290.00 0.362 шт. 4.706 м² 1 1450.0
Итого (при площади звукоизоляции 13 м2):
6416.6

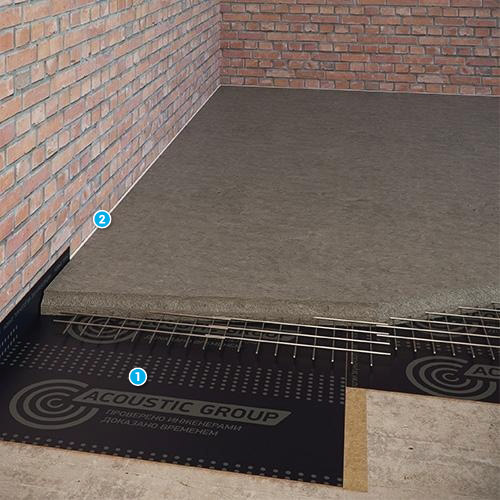

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:

  • Гидро-звукоизолирующая подложка Шуманет-100Комби;
  • Цементно-песчаная смесь для устройства стяжки марки не ниже М300;
  • Арматурная сетка с размером ячейки 50х50 мм и диаметром прутка 4 мм.

Работы по укладке материала Шуманет-100Комби производятся при температуре воздуха в помещении выше + 5°С.

Перед тем как раскатать полотнища материала Шуманет-100Комби требуется тщательным образом подмести основание пола для исключения попадания строительного мусора между основанием и полотнищами материала.

Шуманет-100Комби раскатывают и отрезают в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола и при этом обеспечить заведение материала на стены или колонны.

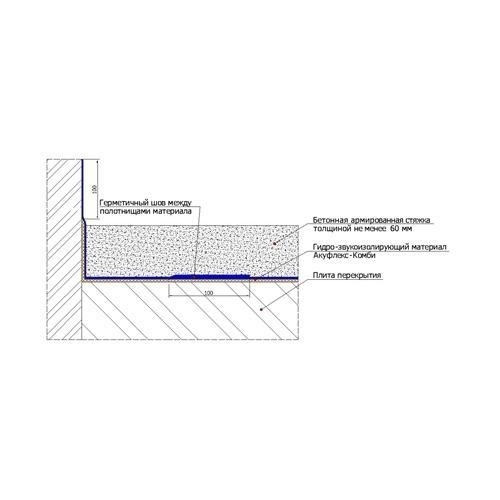

Битумная поверхность материала должна быть обращена вверх, а края должны находить один на другой с нахлестом. Для этого каждый рулон с одного края имеет напуск битумного гидроизолирующего слоя битума шириной около 100 мм. Кроме того, необходимо завести края материала на стены или колонны выше уровня устраиваемой стяжки, чтобы избежать жесткого контакта между стяжкой и другими конструкциями здания. Материал при необходимости закрепляют битумной самоклеящейся лентой или фиксируют битумный напуск на стене при помощи строи- тельного фена для предотвращения сдвига во время устройства стяжки. Стыки между полотнами материала также проклеивают путем размягчения битума при помощи строительного фена. После устройства стяжки край материала Шуманет-100Комби оставляют на стене (колонне) на высоту 100 мм.

В местах дверных проемов, углов, выводов труб, внутренних коммуникаций и прочих элементов обустройства помещения необходимо предусмотреть обертывание (обход) материалом Шуманет-100Комби данных элементов. Материал Шуманет-100Комби обводят вокруг выступающего элемента, закрепляют по верхнему краю к обводимому элементу битумной самоклеющейся лентой или при помощи строительного фена.

После укладки прокладочного материала Шуманет-100Комби выполняют цементно-песчаную стяжку толщиной 60 мм из пескобетона марки М-300 или товарного бетона.

При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки 50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.

Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30 м2 с обязательным устройством деформационных швов.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на странице 8. Основные узлы и чертежи - на странице 50 (лист 29).

Альбом инженерных решений «Звукоизолирующие конструкции»
