Звукоизоляционный пол по лагам с применением Sylomer (шаг 300 мм)

  • ΔLnw
    ΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемого конструкцией
    ≈ 30 дБ
  • ΔRw
    ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
    ≈ 8–10 дБ
  • Толщина конструкции
    100 мм
1718 2
Посчитайте необходимое количество материалов
Когда применять: Когда мешает громкий шум от телевизора, радио и разговоров. Для снижения ударного шума в тех случаях когда мокрые процессы недопустимы при этом основание пола выровнено.

Звукоизоляция пола по лагам. Звукоизолирующая конструкция высокого уровня. Используется для защиты от воздушного и ударного шума.

Способ монтажа: сухой сборный пол.

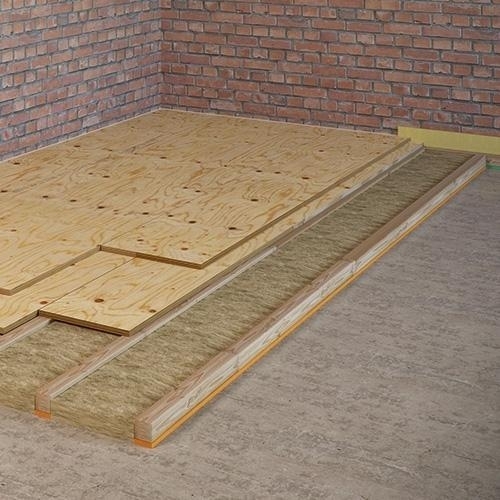

Конструкция представляет собой сборный сухой пол, состоящий деревянных лаг высотой 50 мм, уложенных с шагом 300 мм, и двух прикрученных к ним листов фанеры 18 мм, которые склеиваются между собой эластичной мастикой.

  • Толщина изолирующего слоя: 50 мм
  • Рабочий диапазон: 100 - 20000 Гц
  • Способ монтажа: Сухой

Введите площадь изолируемой поверхности, чтобы посчитать смету.

Внимание! Расчет материалов производится с 5% запасом.

Показывать смету для
м2
Просто введите свою площадь. Смета пересчитывается автоматически

Cпециализированные звукоизоляционные материалы :

Наименование материала Количество Ед.изм. Цена за ед., руб. Площадь Мин.ед. Сумма, руб.
Sylomer SR 55, зеленый, 12.5 мм (лист 1200х1500 мм) 0.2 пог.м. 14 346.60 0.014 шт. 0.182 м² 0.1 2869.32
Sylomer SR 18, оранжевый, 12.5 мм (лист 1200х1500 мм) 1.5 пог.м. 9 061.05 0.107 шт. 1.391 м² 0.1 13591.575
Шуманет-ЭКО, стеклоплита НГ, 1250х600х50, в упак. 4шт./3,0 м2 5 уп 930.00 0.34 шт. 4.42 м² 1 4650.0
Вибростек-М-150, рулон 30 м, ширина 150 мм, толщина 4 мм (4,5м2) 2 шт 1 485.00 0.084 шт. 1.092 м² 1 2970.0
Вибросил, картридж 290 мл., силиконовый нейтральный герметик 5 шт 295.00 0.362 шт. 4.706 м² 1 1475.0
Итого (при площади звукоизоляции 13 м2):
25555.895

При устройстве конструкции применяются следующие материалы:

  • Звукопоглощающая вата Шуманет-ЭКО;
  • Эластомер Sylomer SR18;
  • Эластомер Sylomer SR55;
  • Герметик Вибросил;
  • Упругая прокладка Вибростек-М;
  • Деревянные лаги 50х50 мм;
  • Листы фанеры толщиной 18 мм;
  • Каучуковая мастика.

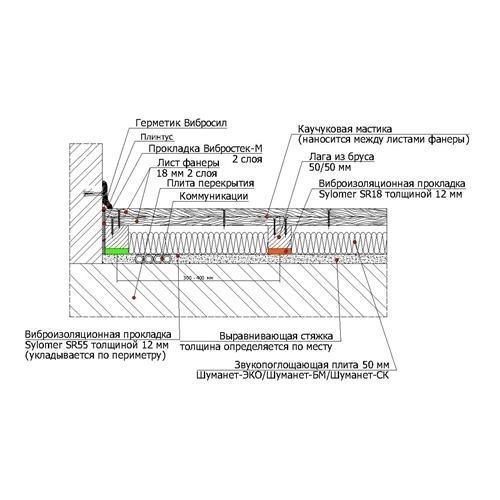

Конструкция представляет собой сборный сухой пол, состоящий деревянных лаг высотой 50 мм и двух прикрученных к ним листов фанеры 18 мм, которые склеиваются между собой эластичной мастикой. Между лагами укладывается звукопоглощающая вата Шуманет-ЭКО/СК/БМ.

Лаги опираются на перекрытие через виброизолирующую прокладку из эластомера Sylomer. Ко всем боковым поверхностям (стенам, колоннам и порогам) конструкция пола прилегают через два слоя упругой прокладки из материала Вибростек-М.

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на странице 10. Основные узлы и чертежи - на страницах 60, 61 (листы 39, 40).

Альбом инженерных решений «Звукоизолирующие конструкции»
