Звукоизолирующая панельная система ЗИПС-Пол Модуль (110 мм)
-
ΔLnw≈ 38 дБΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемого конструкцией
-
ΔRw≈ 7–9 дБΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией
Сборная звукоизоляция пола. Звукоизолирующая конструкция высокого уровня. Используется для защиты от воздушного и ударного шума.
Способ монтажа: сухой сборный пол.
Конструкция представляет собой сборный сухой пол, состоящий из двухслойных сэндвич-панелей 75 мм, листа Soundline-dB 16.5 мм, а также финишного листа фанеры 18 мм, который приклеивается на слой эластичной мастики.
- Толщина изолирующего слоя: 50 мм
- Рабочий диапазон: 80 - 20000 Гц
- Способ монтажа: Сухой
Внимание! Расчет материалов производится с 5% запасом.
Cпециализированные звукоизоляционные материалы :
| Наименование материала | Количество | Ед.изм. | Цена за ед., руб. | Сумма, руб. |
|---|---|---|---|---|
|
19 | шт | 1 979.00 | 37601.0 |
|
10 | шт | 1 460.00 | 14600.0 |
|
1 | рулон | 1 715.18 | 1715.18 |
|
9 | шт | 324.50 | 2920.5 |

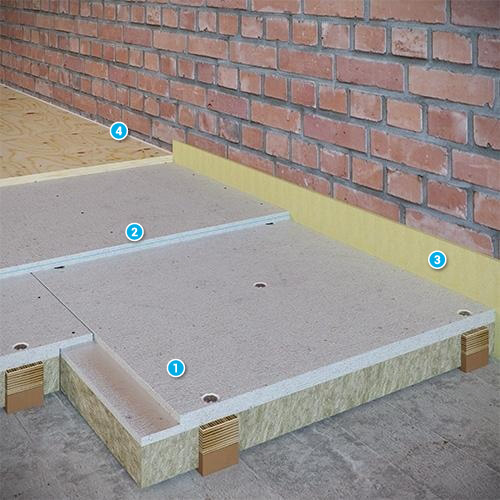

При устройстве конструкции звукоизоляционного пола применяются следующие материалы:
- Панели ЗИПС-Пол Модуль;
- Герметик Акуфлекс-ВС;
- Упругая прокладка Вибростек-М;
- Листы Саундлайн-dB;
- Листы фанеры толщиной 18 мм;
- Каучуковая мастика;
- Дополнительные упругие S-опоры Вектор.

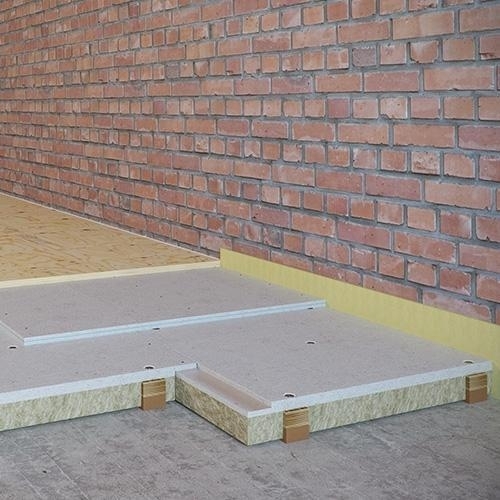

Конструкция представляет собой сборный сухой пол, состоящий из двухслойных сэндвич-панелей 45 мм, листа Soundline-dB 16.5 мм, а также финишного листа фанеры 18 мм, который приклеивается на слой эластичной мастики. Сэндвич-панель состоит из комбинации "жесткого" слоя ГВЛ и "мягкого" слоя штапельного стекловолокна, а также имеет восемь виброизолирующих S-опор, выполненных из эластомера Sylomer.
Панели монтируют на перекрытие путем укладки панелей на пол и скрепления их между собой посредством пазогребневого соединения и шурупов по ГВЛ. Ко всем боковым поверхностям (стенам, колоннам и порогам) торцы сэндвич-панелей прилегают через два слоя упругой прокладки из материала Вибростек-М.

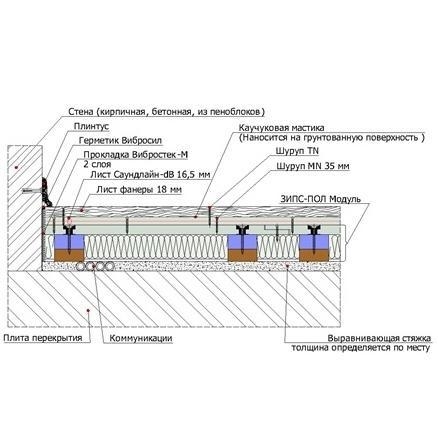

Подробная технология устройства звукоизоляционного пола приведена в Альбоме инженерных решений (апрель 2016, номер ASP-402-0416) на странице 9. Основные узлы и чертежи - на страницах 58, 59 (листы 37, 38).
