Саундлайн-ПГП Супер, панель 1200 х 600 х 23 мм, (0,72 м2/шт)
малая толщина панели - всего 23 мм
дополнительная звукоизоляция перегородки - до 10 дБ
очень простой монтаж - не требуется применение упругих прокладок и герметиков!
Размер панели без площади гребней - 1200х600х23 мм
Поверхностная плотность - 24,3 кг/кв.м
Масса одной панели - 17, 5кг

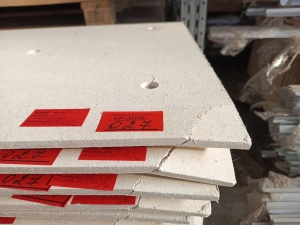

Количество крепёжных отверстий - 8 шт
Диаметр монтажных дюбель-шурупов - 8 мм
Видео-презентация материала:
Панели Саундлайн-ПГП Супер монтируются с любой стороны тонкой перегородки толщиной 80-100 мм.
В каждой панели имеется 8 узлов для ее закрепления к поверхности. Монтаж панелей удобнее вести снизу вверх, слева направо.
У первой панели подрезаются гребни по короткой и длинной стороне, у следующих панелей первого ряда - только по длинной стороне.
Панель прикладывается к стене, сквозь существующие в панели отверстия при помощи дрели просверливается отверстие диаметром 8 мм на глубину 60 мм. Затем на шуруп диаметром 6 мм на пару витков резьбы навинчивается пластмассовый универсальный дюбель. Далее шуруп с навинченным дюбелем при помощи молотка забивается в отверстие и закручивается до упора. В случае стены из полнотелого гипса панели прикручиваются к ней на универсальные саморезы без использования дюбелей.
Панели стыкуются между собой посредством пазогребневого соединения. Пазогребневые стыки дополнительно стягиваются между сбой саморезами по ГВЛ 3х25 мм, шаг саморезов 150 мм. При замыкании ряда панель может подрезаться, при этом подрезанная часть переходит на следующий ряд. Раскраиваются панели при помощи электролобзика, слой стеклохолста обрезается острым ножом.
Отрезанные части панели длиной менее 250 мм не используются. Панели монтируют со смещением поперечных стыков в соседних рядах. Разбежка стыков должна составлять не менее 250 мм. Если у панелей последнего ряда, исходя из фактического размера стены, не подрезается паз, в пазы вкладываются полосы из гипсоволокнистого или гипсокартонного листов толщиной 10 мм и фиксируются к панелям саморезами по ГВЛ 3х25 мм.
Если панель полностью размещается на поверхности стены – ее монтаж осуществляется только с помощью шести креплений (центральные узлы не используются). Если панель подлежит обрезке – используются все доступные узлы крепления.
После завершения монтажа стыки между панелями, между панелями и прилегающими конструкциями, а также все узлы крепления заделываются смесью типа «Ротбанд». Поверхность оклеивается армирующей сеткой и оштукатуривается. Если исходная стена уже была выровнена, поверхность панелей шпаклюется также с применением армирующего слоя.
