В современном строительстве несущие ограждающие конструкции, как правило, проектируются уже с учетом их звукоизолирующей способности, которая в первую очередь определяется их массивностью. При этом диапазон значений изоляции воздушного шума конструкциями стен и перекрытий колеблется в интервале Rw = 45 – 55 дБ. С точки зрения задачи увеличения звукоизоляции данные исходные значения называются собственной звукоизоляцией конструкции.
Практика показывает, что в настоящее время индекс изоляции воздушного шума для межэтажных перекрытий и стен между квартирами должен быть не менее Rw = 62 дБ (на 8 дБ выше самых строгих норм). Только при таком показателе звукоизоляции можно реально говорить об акустическом комфорте. Однако даже перекрытие с индексом 62 дБ не сможет обеспечить полной тишины в помещении спальной комнаты, если, к примеру, сосед сверху поздним вечером решил посмотреть в своем кинотеатре новый боевик. При этом индекс изоляции воздушного шума для межкомнатных стен желателен не менее Rw = 52 дБ, что также на 5 дБ выше самых жестких для этого случая норм актуализированного СНиП-23-03-2003.
Поэтому если звукоизоляции существующих ограждающих конструкций недостаточно, ее увеличивают с помощью дополнительных конструкций, эффективность которых оценивается значениями дополнительной звукоизоляции воздушного шума. При этом в силу объективных физических причин величины значений дополнительной звукоизоляции колеблются в интервале ∆Rw = 0 – 25 дБ.
Повышение звукоизоляции путем увеличения массы конструкции считается малоэффективным мероприятием. К примеру, увеличение толщины кирпичной стены (с полкирпича до целого) приводит к повышению индекса Rw не более чем на 6 дБ. При этом в два раза возрастает нагрузка на основание, а толщина дополнительной конструкции составляет 120 мм.

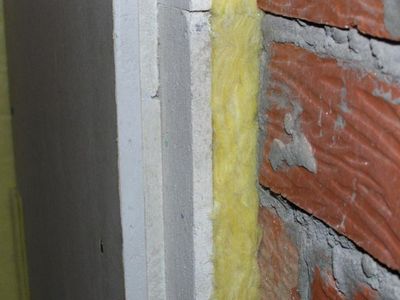

Основные принципы эффективной дополнительной звукоизоляции известны уже очень давно – должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и, тем самым, затухает. Благодаря этому звукоизолирующая способность конструкции существенно возрастает. Однако, вся сложность состоит в практической реализации таких конструкций.
Для традиционных каркасно-обшивных облицовок наличие жестких связей (звуковых мостиков) между стеной (перекрытием) и каркасом облицовки существенно ограничивает их звукоизолирующую способность, несмотря на наличие внутри эффективного звукопоглотителя, а также нескольких листов обшивки. Через звуковые мостики вибрации практически без потерь передаются на финишные листы облицовки и благополучно переизлучаются ими в защищаемое помещение. В таком случае из потенциально возможных 10 – 15 дБ дополнительной звукоизоляции по факту остается от 2 до 6 дБ при общей толщине конструкции более 100 мм. Однако есть мощная сила, по сей день «лоббирующая» выполнение таких конструкций. Это строители-отделочники, которые, руководствуясь желанием сделать все как можно прочнее и надежнее, исключают из конструкций даже штатные упругие прокладки (типа ленты «Дихтунгсбанд» производства концерна «Кнауф»), не говоря уже о более сложных в монтаже упругих элементах.
В данных условиях достаточно удачной оказалась попытка создать конструкцию дополнительной звукоизоляции, полностью готовую к применению. Речь идет о панельной системе ЗИПС, выпускающейся с 1999 года в различных модификациях. В данной системе технологически решены основные проблемы недостаточной звукоизоляции широко распространенных каркасно-обшивных облицовок: отсутствует каркас, панели монтируются к защищаемой поверхности только через виброизолированные узлы креплений. К боковым стенам и перекрытию торцы панелей примыкают через упругие прокладки. Благодаря этому панельная система ЗИПС имеет индекс дополнительной изоляции воздушного шума Rw = 9 – 18 дБ при толщине 50 – 130 мм.
При этом задача увеличения звукоизоляции широко распространенных каркасно-обшивных облицовок путем незначительного дополнения их конструкции по-прежнему является крайне актуальной. Для повышения звукоизолирующей способности таких облицовок принципиальное значение имеет устройство узлов крепления каркаса к защищаемой поверхности. Новое разработанное и апробированное решение представляет собой подвес-крепление Виброфлекс, представляющий собой металлическую обойму с рабочим упругим элементом, выполненным из специального эластомера Sylodyn.
На сегодняшний день выпускаются различные модификации виброизолирующих креплений Виброфлекс, наиболее популярные из которых, стеновые и потолочные, предназначены, соответственно, для монтажа каркасных звукоизолирующих облицовок и подвесных потолков.
Подвесной каркасно-обшивной звукоизолирующий потолок толщиной 150 – 200 мм на подвесах Виброфлекс, увеличивает индекс изоляции воздушного шума перекрытием на ∆Rw = 19 – 23 дБ.
Для того, чтобы представить себе, что на практике означают те или иные значения собственной и дополнительной изоляции воздушного шума представлены следующие таблицы:
Что такое хорошая собственная изоляция воздушного шума
Низкий показатель собственной изоляции воздушного шума | Средний (нормативный) показатель собственной изоляции воздушного шума | Высокий показатель собственной изоляции воздушного шума |
---|---|---|
Rw = 40 – 50 дБ | Rw = 50 – 55 дБ | Rw = 55 – 65 дБ |
Что такое хорошая дополнительная изоляция воздушного шума
Низкий показатель дополнительной изоляции воздушного шума | Удовлетворительный показатель дополнительной изоляции воздушного шума | Высокий показатель дополнительной изоляции воздушного шума |
---|---|---|
∆Rw = 1 – 6 дБ | Rw = 6 – 11 дБ | Rw = 11 – 21 дБ |
