Технологии звукоизоляции

Шум «от соседей за стеной», как правило, бывает воздушного типа. Его источниками являются лай собак, разговор на повышенных тонах, крик или звук при работе теле-радио аппаратуры.

Устройство дополнительной изоляции воздушного шума от соседа снизу решается путем выполнения конструкции звукоизолирующей облицовки. К существующей стене добавляется каркасная или бескаркасная облицовка, увеличивающая звукоизолирующую способность стены на величину 10- 18 дБ в зависимости от типа и толщины.

Однако, такой результат может быть получен только при комплексном подходе. Т.е. речь может идти не только об изоляции поверхности одной, смежной с соседом стены, но и возможной изоляции других стен в помещении, а иногда даже поверхностей пола и потолка. Дело в том, что шумы в многоэтажных зданиях хорошо распространяются по структуре. Воздушный шум, попав из шумного помещения на ограждающие конструкции, «переквалифицируется» в структурный. И даже при полной, самой эффективной изоляции смежной стены, в комнате может быть хорошо слышен сосед сбоку, но уже ….. от наружних, уличных стен.

При этом в разных домах в зависимости от типов ограждающих конструкций и качества их соединения степень передачи и излучения структурного шума может быть разная. Оценить ее можно самостоятельно – достаточно в момент интенсивного шума «за стенкой» по очереди приложить ухо ко всем стенам в помещении и прислушаться. При этом другое ухо следует зажать пальцем, подобно действию «берушей». Если вы очень хорошо слышите со стены, что происходит в соседней квартире – для получения сколь-нибудь значимого эффекта ее также требуется изолировать.

Таким образом, для изоляции воздушного шума "от соседей за стеной" применяются каркасные и бескаркасные (ЗИПС) конструкции дополнительной звукоизоляции стен, а иногда даже и звукоизолирующих полов с потолками.

Шум «от соседей снизу» может быть двух типов: воздушным и ударным. Но, как правило, в данной ситуации речь идет все-таки о шуме воздушного происхождения. Его источниками являются лай собак, разговор на повышенных тонах, крик или звук при работе теле-радио аппаратуры.

Примером ударного шума от «соседа снизу» может служить расположение на первом этаже жилого здания общественных помещений, в которых пол выполнен из керамической плитки. В случае отсутствия правильной конструкции изоляции ударного шума, звуки, возникающие при ходьбе, по элементам конструкции здания проникают в вышерасположенные квартиры, доставляя существенные неудобства жильцам. Решением данной проблемы является устройство конструкции изоляции ударного шума в нижерасположенном помещении.

Устройство дополнительной изоляции воздушного шума от соседа снизу решается путем выполнения конструкции звукоизолирующего пола. Вне зависимости от типа пола («плавающего» или на лагах), его конструкция всегда состоит из двух компонентов: мягкого звукопоглощающего слоя и жесткого, звукоотражающего слоя, в случае звукоизоляции пола также выполняющего функцию выровненного основания для укладки чистового покрытия. Так вот, конструкция звукоизолирующего пола выполняет функцию изоляции воздушного шума от соседа снизу, когда толщина звукопоглощающего слоя (как правило, из плит Шумостоп или покрытия Шумопласт) составляет 20 - 40 мм. При этом общая толщина конструкции звукоизолирующего пола составляет не менее 80 – 120 мм, а эффект дополнительной изоляции воздушного шума – 8-12 дБ.

Однако такой результат может быть получен только при комплексном подходе. Т.е. речь идет не только об изоляции поверхности пола, но и возможной изоляции стен помещений, а иногда даже и потолка. Дело в том, что шумы в многоэтажных зданиях хорошо распространяются по структуре. Воздушный шум, попав из шумного помещения на ограждающие конструкции, «переквалифицируется» в структурный. И даже при полной изоляции перекрытия пола в комнате квартиры сверху по-прежнему может быть хорошо слышен сосед снизу, но уже ….. от поверхностей стен.

При этом в разных домах в зависимости от типов ограждающих конструкций и качества их соединения степень передачи и излучения структурного шума может быть разная. Оценить ее можно самостоятельно – достаточно в момент интенсивного шума «снизу» по очереди приложить ухо ко всем стенам в помещении и прислушаться. При этом другое ухо следует зажать пальцем, подобно действию «берушей». Если вы очень хорошо слышите со стены, что происходит в квартире снизу – для получения сколь-нибудь значимого эффекта ее также требуется изолировать.

Таким образом, для изоляции воздушного шума от соседей снизу со стороны вышерасположенного помещения применяются конструкции «плавающих» полов на плитах Шумостоп-С2 и Шумостоп-К2, а также на выравнивающем покрытии Шумопласт. При этом дополнительно могут использоваться каркасные и бескаркасные (ЗИПС) конструкции дополнительной звукоизоляции стен, а иногда и потолков.

Шум «от соседей сверху» может быть двух типов: воздушным и ударным. Но, согласно статистике, в подавляющем большинстве случаев жалобы вызывают именно шумы ударного происхождения: падение предметов, игры детей с передвижениями мебели, ходьба на каблуках или даже на цыпочках, если конструкция перекрытия выполнена с нарушениями технологии изоляции ударного шума.

Если данную проблему невозможно (хотя крайне желательно) решить со стороны вышерасположенного помещения (см. статью Изоляция ударного шума), остается только один способ – увеличивать звукоизоляцию ограждающих конструкций со стороны своего помещения. Сразу следует оговорить, что данный метод требует достаточно большой толщины конструкций – минимум 50 мм и при этом показывает достаточно скромные, по сравнению с изоляцией со стороны квартиры сверху, результаты – не более 18 дБ при толщине конструкции свыше 200 мм.

Однако и такой результат может быть получен только при комплексном подходе. Т.е. речь идет не только о звукоизоляции потолка, но и возможной изоляции стен помещений, а иногда даже и пола. Дело в том, что шумы (и прежде всего ударные) хорошо распространяются по структуре здания и даже при полной изоляции потолочного перекрытия в комнате будет по-прежнему хорошо слышен сосед сверху, но уже ….. от стены. При этом в разных домах в зависимости от типов ограждающих конструкций и качества их соединения степень передачи и излучения структурного шума может быть разная. Оценить ее можно самостоятельно – достаточно в момент интенсивного шума «сверху» по очереди приложить ухо ко всем стенам в помещении и прислушаться. При этом другое ухо следует зажать пальцем, подобно действию «берушей». Если вы очень хорошо слышите со стены, что происходит на полу вышерасположенной квартиры – для получения сколь-нибудь значимого эффекта ее также требуется изолировать.

Иногда «соседи сверху», помимо ударного, являются источниками воздушного шума. Это может быть лай собаки, разговор на повышенных тонах, крик или звук при работе теле-радио аппаратуры. В данном случае изолирующая конструкция со стороны нижерасположенной квартиры также должна применяться комплексно и иметь толщину не менее 50 мм. При этом изоляция воздушного шума со стороны вышерасположенного соседа не имеет каких-либо преимуществ по эффективности или по толщине конструкции. Если бы «сосед сверху» решил избавить вас от воздушного шума, ему бы пришлось поднимать уровень пола на величину минимум 50 мм, не считая толщины выравнивающей стяжки, в отличие от того, что 23 дБ ударного шума со стороны соседа сверху «снимаются» прокладкой толщиной 3 мм.

Таким образом, для изоляции шумов ударного и воздушного происхождения со стороны нижерасположенного помещения применяются каркасные и бескаркасные (ЗИПС) конструкции дополнительной звукоизоляции.

В современном строительстве несущие ограждающие конструкции, как правило, проектируются уже с учетом их звукоизолирующей способности, которая в первую очередь определяется их массивностью. При этом диапазон значений изоляции воздушного шума конструкциями стен и перекрытий колеблется в интервале Rw = 45 – 55 дБ. С точки зрения задачи увеличения звукоизоляции данные исходные значения называются собственной звукоизоляцией конструкции.

Практика показывает, что в настоящее время индекс изоляции воздушного шума для межэтажных перекрытий и стен между квартирами должен быть не менее Rw = 62 дБ (на 8 дБ выше самых строгих норм). Только при таком показателе звукоизоляции можно реально говорить об акустическом комфорте. Однако даже перекрытие с индексом 62 дБ не сможет обеспечить полной тишины в помещении спальной комнаты, если, к примеру, сосед сверху поздним вечером решил посмотреть в своем кинотеатре новый боевик. При этом индекс изоляции воздушного шума для межкомнатных стен желателен не менее Rw = 52 дБ, что также на 5 дБ выше самых жестких для этого случая норм актуализированного СНиП-23-03-2003.

Поэтому если звукоизоляции существующих ограждающих конструкций недостаточно, ее увеличивают с помощью дополнительных конструкций, эффективность которых оценивается значениями дополнительной звукоизоляции воздушного шума. При этом в силу объективных физических причин величины значений дополнительной звукоизоляции колеблются в интервале ∆Rw = 0 – 25 дБ.

Повышение звукоизоляции путем увеличения массы конструкции считается малоэффективным мероприятием. К примеру, увеличение толщины кирпичной стены (с полкирпича до целого) приводит к повышению индекса Rw не более чем на 6 дБ. При этом в два раза возрастает нагрузка на основание, а толщина дополнительной конструкции составляет 120 мм.

Основные принципы эффективной дополнительной звукоизоляции известны уже очень давно – должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и, тем самым, затухает. Благодаря этому звукоизолирующая способность конструкции существенно возрастает. Однако, вся сложность состоит в практической реализации таких конструкций.

Для традиционных каркасно-обшивных облицовок наличие жестких связей (звуковых мостиков) между стеной (перекрытием) и каркасом облицовки существенно ограничивает их звукоизолирующую способность, несмотря на наличие внутри эффективного звукопоглотителя, а также нескольких листов обшивки. Через звуковые мостики вибрации практически без потерь передаются на финишные листы облицовки и благополучно переизлучаются ими в защищаемое помещение. В таком случае из потенциально возможных 10 – 15 дБ дополнительной звукоизоляции по факту остается от 2 до 6 дБ при общей толщине конструкции более 100 мм. Однако есть мощная сила, по сей день «лоббирующая» выполнение таких конструкций. Это строители-отделочники, которые, руководствуясь желанием сделать все как можно прочнее и надежнее, исключают из конструкций даже штатные упругие прокладки (типа ленты «Дихтунгсбанд» производства концерна «Кнауф»), не говоря уже о более сложных в монтаже упругих элементах.

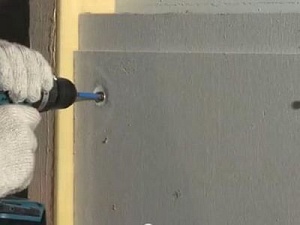

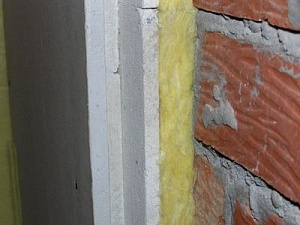

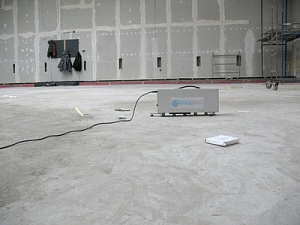

В данных условиях достаточно удачной оказалась попытка создать конструкцию дополнительной звукоизоляции, полностью готовую к применению. Речь идет о панельной системе ЗИПС, выпускающейся с 1999 года в различных модификациях. В данной системе технологически решены основные проблемы недостаточной звукоизоляции широко распространенных каркасно-обшивных облицовок: отсутствует каркас, панели монтируются к защищаемой поверхности только через виброизолированные узлы креплений. К боковым стенам и перекрытию торцы панелей примыкают через упругие прокладки. Благодаря этому панельная система ЗИПС имеет индекс дополнительной изоляции воздушного шума Rw = 9 – 18 дБ при толщине 50 – 130 мм.

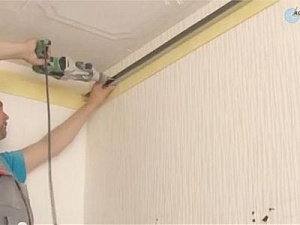

При этом задача увеличения звукоизоляции широко распространенных каркасно-обшивных облицовок путем незначительного дополнения их конструкции по-прежнему является крайне актуальной. Для повышения звукоизолирующей способности таких облицовок принципиальное значение имеет устройство узлов крепления каркаса к защищаемой поверхности. Новое разработанное и апробированное решение представляет собой подвес-крепление Виброфлекс, представляющий собой металлическую обойму с рабочим упругим элементом, выполненным из специального эластомера Sylodyn.

На сегодняшний день выпускаются различные модификации виброизолирующих  креплений Виброфлекс, наиболее популярные из которых,  стеновые и потолочные, предназначены, соответственно, для монтажа каркасных звукоизолирующих облицовок и подвесных потолков.

Подвесной каркасно-обшивной звукоизолирующий потолок толщиной 150 – 200 мм на подвесах Виброфлекс, увеличивает индекс изоляции воздушного шума перекрытием на ∆Rw = 19 – 23 дБ.

Для того, чтобы представить себе, что на практике означают те или иные значения собственной и дополнительной изоляции воздушного шума представлены следующие таблицы:

Что такое хорошая собственная изоляция воздушного шума

Что такое хорошая дополнительная изоляция воздушного шума

Вопрос об устройстве изоляции ударного шума всегда касается пола помещения. Поэтому если мы хотим, чтобы соседи снизу «спали спокойно», данную конструкцию необходимо выполнить у себя, на полу своего помещения. Если мы сами желаем спокойно отдыхать и работать, следует убедиться, что аналогичную конструкцию изоляции ударного шума выполнил наш сосед сверху. Пожалуй, в этом и заключается главная проблема изоляции ударного шума!

В современном домостроении в отношении требуемой звукоизоляции ограждающих конструкций концепция такова: требуемая величина изоляции воздушного шума обеспечивается необходимой массивностью (плотностью материала и толщиной) строительных элементов и в основном решается на стадии капитального строительства. Например, наиболее тонкая беспустотная железобетонная плита толщиной 140 мм, применяемая в настоящее время для устройства перекрытий, показывает индекс изоляции воздушного шума в районе Rw = 49 – 51 дБ.  При условии выполнения на ней выравнивающей стяжки толщиной 40 – 60 мм суммарный индекс вполне может быть равен Rw = 52 дБ, что и требуется, согласно нормам актуализированного СНиП-23-03-2003, для межквартирных стен и перекрытий для массового жилья.

При этом в отношении изоляции ударного шума, требуемые нормы всегда и везде обеспечиваются дополнительными конструкциями звукоизолирующих полов. Это означает, что если дом сдан в стадии «квартиры без отделки», когда пол представляет из себя только несущую плиту перекрытия, этой конструкции еще просто нет. Если открыть проект этого здания – она есть. На бумаге. Но это никоим образом не гарантирует, что в квартире вашего соседа сверху такая конструкция появится, будет теоретически соответствовать нормам, и, самое главное, практически после изготовления будет эффективно выполнять свои акустические функции.

Уже упоминавшаяся ранее «голая» плита перекрытия толщиной 140 мм показывает индекс приведенного уровня ударного шума в районе Ln,w = 80 дБ. При этом, согласно нормам СНиП, он должен быть не более Ln,w = 60 дБ! Таким образом, ∆Ln,w = 20 дБ отделяют такую конструкцию от нормативных показателей, с учетом того, что сами нормы не гарантируют полного акустического комфорта и являются скорее санитарными.

Для обеспечения изоляции ударного шума в зданиях с железобетонными перекрытиями применяется можно сказать «классическая» схема конструкции звукоизоляционного пола на упругом основании – так называемый «плавающий» пол. В данной конструкции выравнивающая стяжка укладывается на перекрытие через достаточно тонкую упругую прокладку (от 3 до 20 мм), которая при этом «корытом» заводится на стены и все прочие вертикальные элементы (колонны), а также «обертывает» проходящие через перекрытие инженерные коммуникации (трубы отопления и водоснабжения). Это необходимо для исключения косвенных путей передачи шума. И от того, насколько «чисто» и тщательно будут выполнены все кромочные прокладки, зависит успешный результат всего мероприятия.

Рис. 1 "Плавающий" пол - типовая конструкция для изоляции ударного шума

Акустическая эффективность зависит от того, насколько мягкий упругий слой применен в конструкции – динамический модуль материала Eд должен быть не более 0,3 МПа. Изоляция ударного шума при этом зависит от толщины упругого слоя, а также от массы выравнивающей стяжки, уложенной сверху. Для обеспечения прочности стяжки «плавающих» полов рекомендуется армировать металлической сеткой, так как в противном случае при образовании трещин, отколовшийся кусок звукоизоляционного пола практически можно вынуть руками, так как он не связан с перекрытием или со стеной.

На сегодняшний день на рынке существует огромный выбор материалов, которые можно с большим или меньшим успехом использовать под стяжку в качестве упругого слоя. Это всякого рода материалы на основе вспененного пенополиэтилена (ППЭ), пробки, резины, иглопробивного стеклянного и синтетического волокон, минеральной и стеклянной ваты. Среди этого множества хотелось бы выделить несколько материалов, имеющих наиболее высокие акустические свойства.

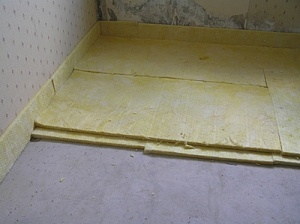

Прежде всего – это система звукоизоляционных плит Шумостоп толщиной 20 мм. Система состоит из стекловолокнистых плит Шумостоп-С2, выступающих в качестве основного рабочего слоя, а также базальтовых плит высокой плотности Шумостоп-К2, которые выполняют функции кромочных плит, призванных повысить стабильность основания пола по периметру помещения и вокруг колонн. Это как раз вариант удачного, просчитанного и проверенного компромисса между «стройкой» и «акустикой», когда мероприятия по обеспечению эксплуатационной стабильности не ухудшают акустических свойств конструкции.

При устройстве поверх плит Шумостоп армированной выравнивающей стяжки с поверхностной плотностью не менее 120 кг/кв.м индекс снижения ударного шума равен ∆Ln,w = 42 дБ. Это позволяет с большим запасом удовлетворить самые жесткие требования по изоляции ударного шума при любой толщине несущей плиты перекрытия. Для примера, звук разбиваемой об пол стеклянной бутылки в нижнем помещении будет восприниматься как падение легкой монеты. Это пример материала, применение которого обеспечивает реальный акустический комфорт в нижерасположенном помещении.

Тонкий рулонный материал Шуманет-100Супер, толщиной всего 4 мм, уложенный под стяжку поверхностной плотностью не менее 120 кг/кв.м, обеспечивает снижение уровня ударного шума на Ln,w = 27 дБ, что является хорошим средством снизить шум от соседей сверху, договорившись с ними об укладке данного материала под стяжку во время проведения ремонта. Шуманет-100Супер хорошо подходит для массового применения, так как технология устройства на нем звукоизоляционного пола наиболее проста, а суммарная толщина конструкции около 60 мм пригодна для применения в квартирах с невысокими потолками. При этом для перекрытия любой толщины (от 140 мм и выше) применение звукоизоляционного пола на материале Шуманет-100Супер обеспечит выполнение самых жестких норм действующего СНиП в отношении изоляции ударного шума.

Достаточно часто плиты перекрытия в здании имеют неровную поверхность, за счет заусенцев бетона, раковин на поверхности, неровно заделанных стыков между плитами, торчащей арматуры  или строительного мусора. При устройстве конструкций «плавающих» полов перед укладкой звукоизолирующего слоя поверхность перекрытия должна быть предварительно выровнена. А это – дополнительные сантиметры по высоте конструкции пола, затраты на материал, время и работу. Поэтому звукоизолирующее выравнивающее покрытие Шумопласт  является оптимальным решением при устройстве звукоизолирующих полов на неровных основаниях. При базовой толщине слоя 20 мм данный материал одновременно выравнивает локальные неровности пола до 10 мм и обеспечивает снижение уровня ударного шума на Δ Ln,w = 28 дБ под стяжкой толщиной 60 мм.

Необходимо отметить, что материалы при толщине не более 10 мм являются исключительно изоляторами ударного шума. Их способность снижать шум в нижерасположенном помещении проявляется только при использовании в качестве упругой прокладки в конструкции «плавающего» пола в квартире сверху. Применение данных материалов для повышения звукоизоляции путем нанесения их на потолок или стены со стороны нижнего помещения нецелесообразно и лишено всякого практического смысла.

Для того, чтобы представить себе, что на практике означают те или иные значения изоляции ударного шума конструкциями звукоизолирующих полов, представлена следующая таблица:

Что такое хорошая изоляция ударного шума
